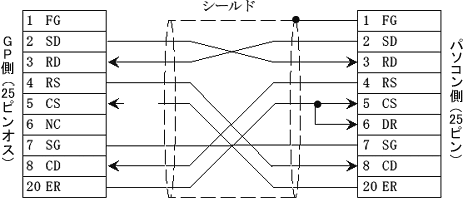

RS232Cクロスケーブルについて オプションケーブルをご使用いただく場合     GP側      パソコン側 弊社製RS232CケーブルGP410-IS00-Oもご使用いただけます。(左図) 上記ケーブルはGPとPLCを接続いただくケーブルで、GP側、PLC側に接続する方向は決まっています。コネクタの近くに黄色いシールが付いており、こちらがPLC側のコネクタとなります。 GPからデータを受信する際にご使用いただく場合、この黄色いシールの付いたPLC側のコネクタに9ピン-25ピン変換アダプタを装着し、パソコンと接続してください。 ケーブルをご自作いただく場合 RS232Cクロスケーブルの結線図   ※パソコン側には、別途9ピン-25ピン変換アダプタが必要です。 ↑このページのトップへ戻る ←前のページに戻る
