| 中型パワーＬＥＤ回転灯 |
| φ１３０ パワーＬＥＤ回転灯 |
| 車載用、建設機械用の決定版 タフボディーに秘められたパワーＬＥＤ回転灯 |
|
|
|
|
|
φ７０取付けピッチ
|
|
| XVR13 0 |
|
φ１３０取付けピッチ
|
|
| XVR13 0 L |
|
|
|
| POINT |

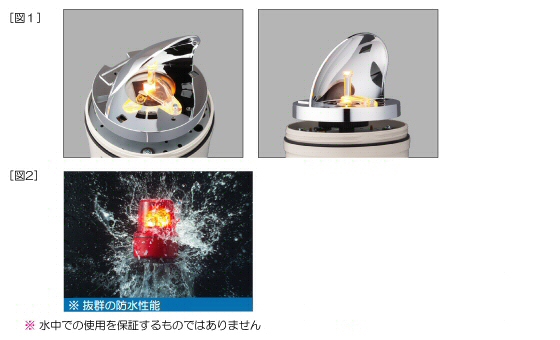

・新開発「スポットレンズ」により標準品でも上下方向からの視認性をＵＰしました。［図１］
・環境温度−３０℃まで使用可能です。（冷凍庫内や寒冷地での使用可能）
・抜群の耐環境性能。衝撃１１．２Ｇ！！温度−３０℃〜５０℃！！
・光源がＬＥＤなので長寿命で振動にも強くメンテナンスフリーで、しかも省電力。（ＤＣ２４Ｖ仕様で３Ｗ）
・振動性能アップで１１．２Ｇ。多くの建設機械メーカーが設計基準とする７Ｇを上回る振動性能を、光源も含めて初めて実現。

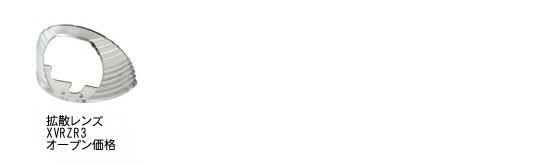

・拡散レンズ（ＸＶＲＺＲ３）装着により、上下方向の視認性が向上します。
・ＤＣ２４Ｖ仕様はＰ．Ｌ．Ｃ．でダイレクト駆動可能です。（ＤＣ２４Ｖ２００ｍＡ以上、突入電流２Ａ以上対応可能なＰ．Ｌ．Ｃ．で制御可能）
・保護特性ＩＰ６６(Type ＸＶＲ１３●)、ＩＰ６７(Type ＸＶＲ１３●Ｌ)です。［図２］ |

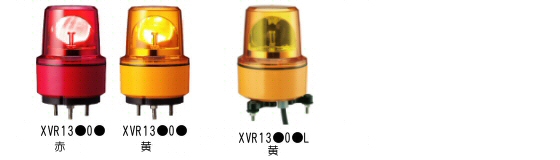

| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|

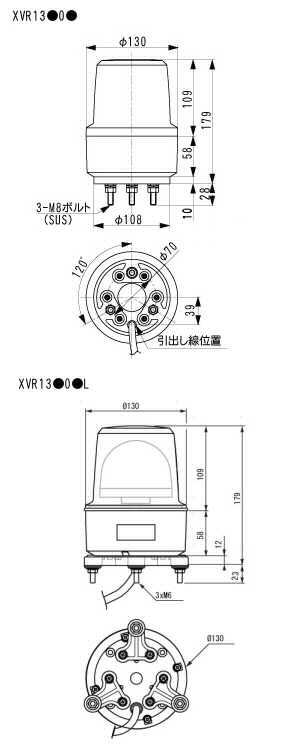

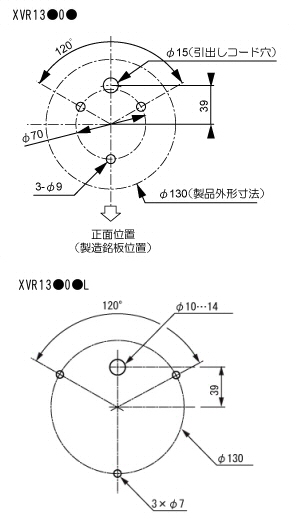

【外観寸法図・取付図・結線図（ＰＤＦ）】
XVR13 0_1.pdf
0.3 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年5月現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
XVR13 0_2.pdf
14.9 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
XVR13 0_3.dxf
0.4 M |
 |
|
|
|
|
| |
|
|
| |
| |
| 【仕様表】 |
|
定格電源電圧 |
グローブ色 |
型式 |
消費電力 |
突入電流 |
製品
質量 |
参考標準価格 |
備考 |
| φ130回転灯 |
φ７０取り付けピッチ |
DC12V |
赤 |
XVR 13 J04 |
3W |
2A |
0.8kg |
オープン価格 |
CE適合品
UL認定品
CSA認定品
RoHS対応品 |
| 黄 |
XVR 13 J05 |
オープン価格 |
| DC24V |
赤 |
XVR 13 B04 |
オープン価格 |
| 黄 |
XVR 13 B05 |
オープン価格 |
| φ１３０取り付けピッチ |
AC/DC24V |
赤 |
XVR 13 B04L |
オープン価格 |
| 黄 |
XVR 13 B05L |
オープン価格 |
| AC120V |
赤 |
XVR 13 G04L |
5W |
1kg |
オープン価格 |
| 黄 |
XVR 13 G05L |
オープン価格 |
| AC230V |
赤 |
XVR 13 M04L |
オープン価格 |
| 黄 |
XVR 13 M05L |
オープン価格 |
|
| |
|
光源 |
閃光速度 |
IP |
材質 |
引き出し線 |
| 長さ |
線種 |
| ＸＶＲ１３● |
パワーLED |
162min-1
(▲1)
|
IP66
（耐振構造） |
グローブ：
ポリカーボネート
樹脂
ボディ：ABS樹脂 |
400mm |
電源線：c.s.a.:2×1.25mm2 / AWG17 |
| ＸＶＲ１３●Ｌ |
IP67 |
|
| |
(▲1)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲2)電源先端部は、必ず電源線の外被覆部まで防水処理をしてください。感電、漏電、故障の原因となります。
|
|
| |
|
| |
