| 小型パワーＬＥＤ回転灯 |
| φ１２０ パワーＬＥＤ回転灯 |
| ポピュラーなデザイン 見慣れたカタチの新しいパワーＬＥＤ回転灯 |
|
|
|
|
|
| POINT |

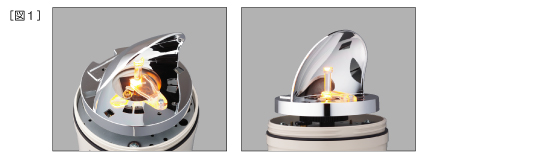

・新開発「スポットレンズ」により標準品でも上下方向からの視認性をＵＰしました。［図１］
・あらゆる機械、装置、設備にベストマッチングなＬＥＤ回転灯。イチオシ商品、ベストヒット商品です。
・ＬＥＤなのに電球並の超低価格。
・光源がＬＥＤなので長寿命で振動にも強くメンテナンスフリーで、しかも省電力。（ＡＣ／ＤＣ２４Ｖ仕様で３Ｗ）
・拡散レンズ（ＸＶＲＺＲ３）装着により、上下方向の視認性が向上します。
・音量は最大９０ｄＢです。（外部音量調節ボリュームにて、−２０ｄＢまでの範囲で調節可能）（ＸＶＲ１２●Ｓ型）
・ＸＶＲ１２●Ｓ型のブザーは断続時間の長短、音程の高低、の４種類のバリエーションが切り替えスイッチで選べます。
・ＡＣ／ＤＣ２４Ｖ仕様はＰ．Ｌ．Ｃ．でダイレクト駆動可能です。（ＤＣ２４Ｖ２００ｍＡ以上、突入電流２Ａ以上対応可能なＰ．Ｌ．Ｃ．で制御可能）
・ボディはＡＢＳ樹脂、グローブはＡＳ樹脂を使用しています。
・保護特性ＩＰ２３（正方向取り付け時）です。 |

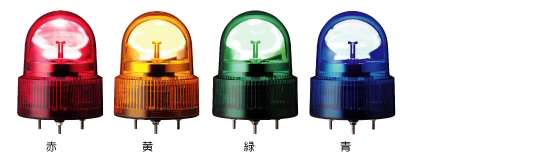

| 【製品群】 |
 |

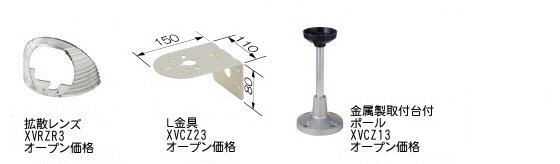

| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|

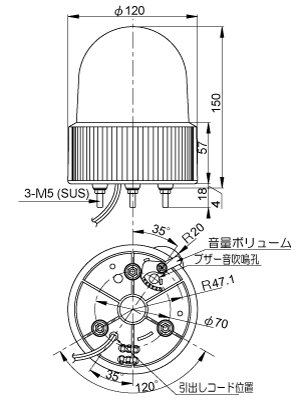

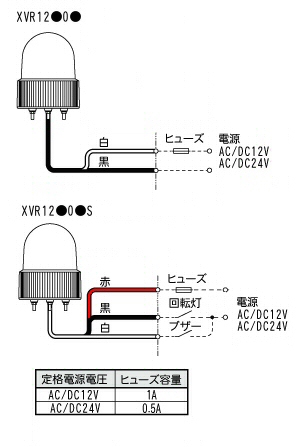

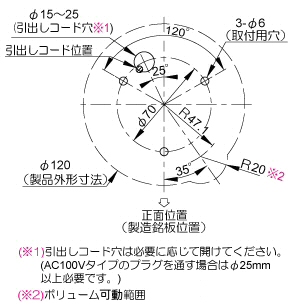

【外観寸法図・取付図・結線図（ＰＤＦ）】
XVR12 0_1.pdf
0.3 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年5月現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
XVR12 0_2.pdf
10.4 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
XVR12 0_3.dxf
0.2 M |
 |
|
|
|
|
| |
|
|
| |
| |
| 【仕様表】 |
|
定格
電源電圧 |
グローブ
色 |
型式 |
消費電力 |
突入
電流 |
電子
ブザー音 |
音圧
レベル |
製品
質量 |
参考標準価格 |
備考 |
| φ１２０回転灯 |
ブザー無し |
AC/DC12V |
赤 |
XVR 12 J04 |
3W |
2A |
なし |
なし |
0.5kg |
オープン価格 |
CE
適合品
UL
認定品
CSA
認定品
RoHS
対応品 |
| 黄 |
XVR 12 J05 |
オープン価格 |
| 緑 |
XVR 12 J03 |
オープン価格 |
| 青 |
XVR 12 J06 |
オープン価格 |
| AC/DC24V |
赤 |
XVR 12 B04 |
オープン価格 |
| 黄 |
XVR 12 B05 |
オープン価格 |
| 緑 |
XVR 12 B03 |
オープン価格 |
| 青 |
XVR 12 B06 |
オープン価格 |
| ブザー付き |
AC/DC12V |
赤 |
XVR 12 J04S |
回転灯：3.0W
ブザー：1.0W |
回転灯：2.0A
ブザー：1.5A |
断続音・長
断続音・短
(▲3) |
高音：
最大90dB
低音：
最大70dB
(1m前方)
(▲1) |
オープン価格 |
| 黄 |
XVR 12 J05S |
オープン価格 |
| 緑 |
XVR 12 J03S |
オープン価格 |
| 青 |
XVR 12 J06S |
オープン価格 |
| AC/DC24V |
赤 |
XVR 12 B04S |
回転灯：3.0W
ブザー：1.7W |
回転灯：2.0A
ブザー：0.2A |
オープン価格 |
| 黄 |
XVR 12 B05S |
オープン価格 |
| 緑 |
XVR 12 B03S |
オープン価格 |
| 青 |
XVR 12 B06S |
オープン価格 |
|
| |
| |
光源 |
閃光速度 |
IP |
材質 |
引き出し線 |
| 長さ |
線種 |
| ブザー無し |
パワーLED |
138min-1
(▲2) |
IP23 |
グローブ：ポリカーボネート樹脂
ボディ：ABS樹脂 |
400mm |
電源線：2×0.83mm2 / AWG18 |
| ブザー付き |
電源線：1×0.83mm2 / AWG18 |
|
| |
(▲1)音圧レベルは、外部音量調整ボリュームにて-20dBまでの範囲で調整できます。（高音：70〜90dB、低音：50〜70dB） また、記載の音圧は本体前方1ｍでの最大音圧です。音色、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲2)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲3)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。
|
|
| |
|
| |
