| 超小型パワーＬＥＤ回転灯 |
| φ８４ パワーＬＥＤ回転灯 |
| 超小型回転灯 遠くから見ても視認性バツグン！小型なのに驚きの輝き!! |
|
|
|
|
|
| POINT |

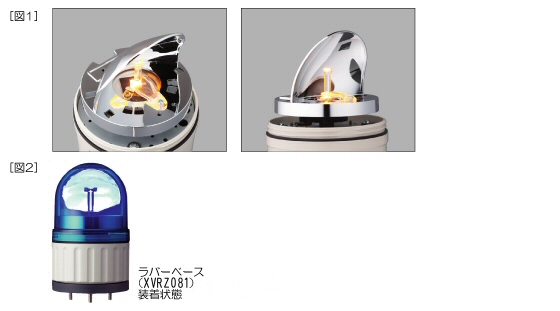

・新開発「スポットレンズ」により標準品でも上下方向からの視認性をＵＰしました。［図１］
・小型なのでスペースをとりません。
・従来の電球タイプのような曲面ミラーだから明るい！
・光源がＬＥＤなので長寿命で振動にも強くメンテナンスフリーで、しかも省電力。（ＡＣ／ＤＣ２４Ｖ仕様で３Ｗ）
・拡散レンズ（ＸＶＲＺＲ１）装着により、上下方向の視認性が向上します。
・ＡＣ／ＤＣ２４Ｖ仕様はＰ．Ｌ．Ｃ．でダイレクト駆動可能です。（ＤＣ２４Ｖ２００ｍＡ以上、突入電流２Ａ以上対応可能なＰ．Ｌ．Ｃ．で制御可能）
・ボディはＡＢＳ樹脂、グローブはポリカーボネート樹脂を使用しています。
・保護特性ＩＰ２３（正方向取り付け時）です。
・ラバーベース（ＸＶＲＺ０８１）の使用によりＩＰ６５に対応します。［図２］ |

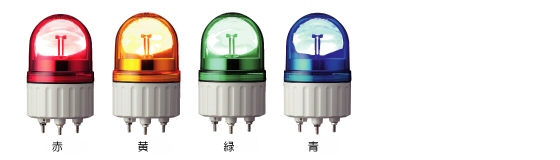

| 【製品群】 |
 |

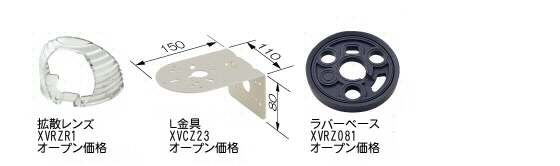

| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
XVR08 0_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年5月現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
XVR08 0_2.pdf
7.2 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
XVR08 0_3.dxf
0.4 M |
 |
|
|
|
|
| |
|
|
| |
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
消費電力 |
突入電流 |
製品質量 |
参考標準価格 |
備考 |
| φ84回転灯 |
AC/DC12V |
赤 |
XVR 08 J04 |
3.2W |
2A |
0.3kg |
オープン価格 |
CE適合品
UL認定品
CSA認定品
RoHS対応品 |
| 黄 |
XVR 08 J05 |
オープン価格 |
| 緑 |
XVR 08 J03 |
オープン価格 |
| 青 |
XVR 08 J06 |
オープン価格 |
| AC/DC24V |
赤 |
XVR 08 B04 |
オープン価格 |
| 黄 |
XVR 08 B05 |
オープン価格 |
| 緑 |
XVR 08 B03 |
オープン価格 |
| 青 |
XVR 08 B06 |
オープン価格 |
|
| |
|
光源 |
閃光速度 |
IP |
材質 |
引き出し線 |
| 長さ |
線種 |
| ＸＶＲ０８● |
パワーLED |
138min-1
(▲1) |
ＩＰ２３
（ラバーベース
使用時ＩＰ６５） |
グローブ：
ポリカーボネート樹脂
ボディ：ABS樹脂 |
500mm |
電源線：2×0.83mm2 / AWG18 |
|
(▲1)表記の点滅速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
|
|
| |
|
| |
