| スーパーＬＥＤサインタワー |
| φ６０ ブザー付き積層式ＬＥＤ表示灯 |
| 超高輝度ＬＥＤ使用!!φ６０ポール取付タイプ |
|
|
|
|
|
点灯・点滅式・ブザー付・２４Ｖ
|
|
| XVC6B 5S |
|
点灯・点滅式・ブザー付・AC100-240V
|
|
| XVC6M 5S |
|
|
|
| POINT |
・明るさとコストと使いやすさを極限まで追求したブザー付き積層式ＬＥＤ表示灯ポール取付タイプです。
・消費電力は、一般的な電球式表示灯の約１／５〜１／１０（当社比）。
・ＡＣ／ＤＣ２４Ｖタイプは標準でＮＰＮ・ＰＮＰオープンコレクタ接続に対応。また、ＡＣ１００・２４０ＶタイプはＮＰＮオープンコレクタ接続に対応しています。
・耐油性に優れたアロイ樹脂を一部に採用。切削油などのオイルミスト環境にも配慮しています。
・耐振動性７０ｍ／ｓ２｛７．１Ｇ｝（ＪＩＳ Ｄ１６０１）建設機械車両等でも採用されている非常に過酷な条件をクリアしています。
・連続音・断続音を吹鳴します。
・音量は、外部音量調節ダイヤルにて７０〜８５ｄＢまで調節することができます。
・グローブは衝撃に強いポリカーボネート樹脂を採用。
・表示ユニットは１〜５段までの積層ができ、色配列は自由に組替え可能です。引き出し線の色は各ユニットに対応していますので、配線の変更無く組替えができます。（*）
・保護特性ＩＰ５４（正方向・水平面取り付け時）です。
・UL規格認定品です。（UL File No.Ｅ１６４３５３）
・IEC・EN規格適合品です。EU諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。
・環境に優しいＲoＨＳ指令に対応した商品です。
（*）色配列の変更は購入後に可能です。購入時の仕様変更はできません。 |

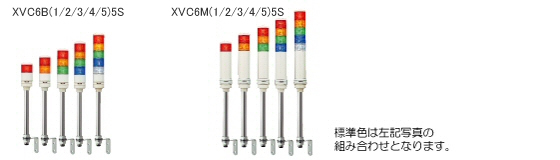

| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年5月現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
XVC6B 5S_2.pdf
15.1 M |
 |
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
XVC6B 5S_3.dxf
0.4 M |
 |
|
|
|
|
| |
|
|
| |
| |
| 【仕様表】 |
|
定格
電源
電圧 |
段数 |
型式(▲1) |
最大
消費
電流 |
信号線
接点容量 |
突入
電流 |
点滅
速度 |
電子
ブザー音 |
音圧
レベル |
製品
質量
(▲4) |
備考 |
| LED |
ブザー |
| φ60積層式表示灯 |
点灯
・
点滅 |
ブザー付き |
AC/DC
24V |
1 |
XVC6B15S |
90mA |
電源
電圧
以上
25mA
以上 |
電源
電圧
以上
100mA
以上 |
ブザー
100mA |
60
min-1
(▲2) |
連続
音
・
断続
音
切り
替え
(▲5) |
最大
85dB
(1m
前方)
(▲3) |
0.900Kg→0.7kg |
CE
適合品
UL
認定品
CSA
認定品
RoHS
対応品 |
| 2 |
XVC6B25S |
130mA |
0.940Kg→0.8kg |
| 3 |
XVC6B35S |
170mA |
0.980Kg→0.8kg |
| 4 |
XVC6B45S |
210mA |
1.020Kg→0.8kg |
| 5 |
XVC6B55S |
250mA |
1.060Kg→0.9kg |
AC100-
240V |
1 |
XVC6M15S |
60mA |
DC24V
以上
25mA
以上 |
DC24V
以上
100mA
以上 |
ブザー線
100mA
電源線
11A (1ms) |
1.000Kg→0.9kg |
| 2 |
XVC6M25S |
75mA |
1.100Kg→1.0kg |
| 3 |
XVC6M35S |
85mA |
1.100Kg→1.0kg |
| 4 |
XVC6M45S |
100mA |
1.200Kg→1.1kg |
| 5 |
XVC6M55S |
115mA |
1.200Kg→1.1kg |
|
| |
|
光源 |
IP |
材質 |
引き出し線 |
| 長さ |
線種 |
| AC/DC24V |
LED |
IP54
(水平面取付時)
IP23
(垂直面取付時)
|
上部カバー：アロイ樹脂
グローブ：ポリカーボネート樹脂
ボディ部：ABS樹脂
ポール(φ22)：STK
（クロームメッキ）
またはアルミニウム
(▲4)
Ｌ金具：SPCC
（三価クロムクロメートメッキ）
|
550mm |
信号線、電源線：
UL1007 AWG22 |
| AC100-240V |
上部カバー：アロイ樹脂
グローブ：ポリカーボネート樹脂
ボディ部：アロイ樹脂
ポール(φ22)：STK
（クロームメッキ）
またはアルミニウム
(▲4)
Ｌ金具：SPCC
（三価クロムクロメートメッキ）
|
450mm |
信号線：UL1007 AWG22 |
| 550mm |
電源線:SPT-1 AWG18
ｱｰｽ線:UL1007 AWG18
|
|
(▲1)標準色は、【製品群】写真の組み合せとなります。
(▲2)表記の点滅速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲3)音圧レベルは外部ダイヤルで簡単に調節できます。(70〜85dB)記載の音圧レベルは、本体前面の前方1ｍでの最大音圧です。音色、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲4)２０１２年１２月生産分より、鉄からアルミへの材質変更された製品へ、順次切り替えになります。
(▲5)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。 |
|
| |
|
| |
