HOME > 製品紹介 > アロータワーライトシリーズ超高輝度ＬＥＤ積層式表示灯 > 大型積層式ＬＥＤ表示灯
　　
光源に、ＬＥＤ（発光ダイオード）を使用した、長寿命の表示灯・回転灯です。吹鳴可能な音色の、最大音圧レベル（最大音量）を表します。ＮＰＮオープンコレクタ接続（シンク型）に対応しています。信号線または、内蔵スイッチの切り換えで、点灯・点滅を制御できます。グローブ色を表示の色から選べます。
大型積層式ＬＥＤタワーライト
φ１００　積層式ＬＥＤ表示灯
超高輝度ＬＥＤ使用!!φ１００ストレートタイプ
ＩＥＣ・ＥＮ規格適合品です。ＥＵ諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。環境に優しいＲｏＨＳ指令に対応した商品です。ボディの割れやすい部分に耐油性の高い樹脂を使用しています。

点灯（点滅）式
UTL
点灯（点滅）式・ブザー付
ブザー連続音・断続音の２音を吹鳴可能です。
UTLB
POINT
・大型設備の情報伝達用として、汎用・低コストの大型積層式ＬＥＤ表示灯です。
・ＬＥＤ表示灯は、内蔵ディップスイッチで各層毎に点灯・点滅の切り換えを、また、点滅速度調節ボリュームにより点滅速度の調節が簡単に行えます。
・外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。また、２４Ｖタイプは受注生産にてＰＮＰオープンコレクタ接続仕様も製作可能です。
・ＵＴＬＢタイプの電子ブザーは連続音と断続音が外部接点で切り換えでき、外部音量調節ダイヤルにて６０〜８５ｄＢまで調節可能です。［図１］
・ＵＴＬＢタイプは警報用として電子ブザーを内蔵しており、光と音により確実な情報伝達が可能です。
・標準仕様で−３０℃〜５０℃まで使用可能です。
・グローブは衝撃に強いポリカーボネート樹脂を採用。また、明るい場所でも点灯状態がはっきりわかるクリアグローブタイプもあります。［図２］
・耐油性に優れたアロイ樹脂を一部に採用。切削油などのオイルミスト環境にも配慮しています。
・表示ユニットは１〜５段までの積層ができ、色配列は自由に組替え可能です。引き出し線の色は各ユニットに対応していますので、配線の変更無く組替えができます。
・保護特性ＩＰ６４（正方向取り付け時）です。
【製品群】
【オプション】

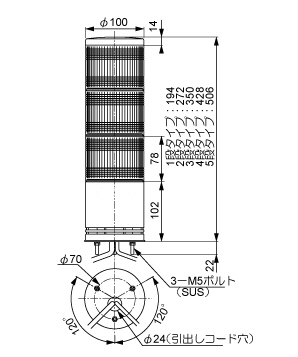

【外観寸法図・取付図・結線図（ＰＤＦ）】
UTL_1.pdf
0.3 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
UTL_2.pdf
2.7 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
UTL_3.dxf
1.1 M

【詳細説明】
・型式の付け方　How　to　construction　Model　No.
仕様表に無いクリアグローブタイプや、標準色以外の色の組合せは受注対応で承ります。（価格は、赤、黄、緑のユニットのかわりに、青、白、のLEDユニットを組み合わせた場合、1ユニットにつき\10,900-が加算されます。）ご注文の際は、下記の要領でご指定ください。(▲1)
（*）本機は、同色のＬＥＤユニットを複数選択した場合、1本の引き出し線での同時点灯は選択できません。

　　

【仕様表】
　 定格
電源電圧		 段数 型式(▲1) 消費
電力		 信号線
接点容量		 電子
ブザー音		 音圧
レベル		 製品
質量		 参考
標準価格
（税抜）		 備考
φ100積層式表示灯 ブザー無し 標準グローブ DC24V 1 UTL-24-1 3W 電源電圧
以上
50mA
以上		 なし 0.7kg \25,400- CE適合品
2 UTL-24-2 7W 0.9kg \35,800-
3 UTL-24-3 9W 1.1kg \46,200-
4 UTL-24-4 11W 1.3kg \67,000-
5 UTL-24-5 14W 1.5kg \87,800-
AC110V 1 UTL-100-1 9W DC24V
以上
50mA
以上		 1.0kg \26,600- 　
2 UTL-100-2 13W 1.2kg \37,000- 　
3 UTL-100-3 15W 1.4kg \47,400- 　
4 UTL-100-4 18W 1.6kg \68,100- 　
5 UTL-100-5 20W 1.8kg \88,900- 　
AC220V 1 UTL-200-1 8W 1.0kg \26,600- 　
2 UTL-200-2 12W 1.2kg \37,000- 　
3 UTL-200-3 14W 1.4kg \47,400- 　
4 UTL-200-4 17W 1.6kg \68,100- 　
5 UTL-200-5 19W 1.8kg \88,900- 　
クリアグローブタイプ DC24V 1 UTL-24W-1 3W 電源電圧
以上
50mA
以上		 0.7kg \25,400- CE適合品
2 UTL-24W-2 7W 0.9kg \35,800-
3 UTL-24W-3 9W 1.1kg \46,200-
4 UTL-24W-4 11W 1.3kg \67,000-
5 UTL-24W-5 14W 1.5kg \87,800-
AC110V 1 UTL-100W-1 9W DC24V
以上
50mA
以上		 1.0kg \26,600- 　
2 UTL-100W-2 13W 1.2kg \37,000- 　
3 UTL-100W-3 15W 1.4kg \47,400- 　
4 UTL-100W-4 18W 1.6kg \68,100- 　
5 UTL-100W-5 20W 1.8kg \88,900- 　
AC220V 1 UTL-200W-1 8W 1.0kg \26,600- 　
2 UTL-200W-2 12W 1.2kg \37,000- 　
3 UTL-200W-3 14W 1.4kg \47,400- 　
4 UTL-200W-4 17W 1.6kg \68,100- 　
5 UTL-200W-5 19W 1.8kg \88,900- 　
ブザー付 標準グローブ DC24V 1 UTLB-24-1 5W 電源電圧
以上
50mA
以上		 連続音

断続音

(▲6)
最大85dB
(1m前方)
(▲2)		 0.7kg \30,000- CE適合品
2 UTLB-24-2 8W 0.9kg \40,400-
3 UTLB-24-3 10W 1.1kg \50,800-
4 UTLB-24-4 13W 1.3kg \71,600-
5 UTLB-24-5 15W 1.5kg \92,400-
AC110V 1 UTLB-100-1 11W DC24V
以上
50mA
以上		 1.0kg \31,200- 　
2 UTLB-100-2 14W 1.2kg \41,600- 　
3 UTLB-100-3 17W 1.4kg \52,000- 　
4 UTLB-100-4 19W 1.6kg \72,800- 　
5 UTLB-100-5 21W 1.8kg \93,600- 　
AC220V 1 UTLB-200-1 9W 1.0kg \31,200- 　
2 UTLB-200-2 13W 1.2kg \41,600- 　
3 UTLB-200-3 15W 1.4kg \52,000- 　
4 UTLB-200-4 18W 1.6kg \72,800- 　
5 UTLB-200-5 20W 1.8kg \93,600- 　
　
　 光源 点滅速度(▲4) IP 材質 引き出し線
長さ 線種
DC24V
AC110V
AC220V		 LED 130min-1
調節範囲
40〜180min-1
(▲5) 		IP64 上部カバー：
アロイ樹脂
グローブ：
ポリカーボネート樹脂
ボディ部：
アロイ樹脂 		500mm VCT-F
(φ7.5)
8芯
VCT-F
(φ6.5)
3芯 		信号線
　
電源線・
アース線 		UL1007AWG22
×8本
UL1007AWG18
×3本

上記仕様表の価格は、標準色の場合の価格です。赤・黄・緑のLEDユニットのかわりに、青・白のLEDユニットを組み込まれた場合、1ユニットにつき\10,900-が加算されます。

(▲1)標準色は、【製品群】写真の組み合せとなります。標準色以外の色の組み合せは、受注対応で承ります。本製品は、ご購入後の色の組み替えが可能です。色配列は、型式の最後に、最上段から順に、R,Y,G,B,Wでご指定ください。
(▲2)音圧レベルは外部ダイヤルで簡単に調節できます。(60〜85dB)
記載の音圧レベルは、本体前面の前方1ｍでの最大音圧です。音色、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲3)受注生産品です。
(▲4)出荷時は点灯仕様に設定されています。
(▲5)各層の点滅速度は、同期しません。また、表記の点滅速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲6)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。


　　
