生産終了（予定）時期2006年2月 |
|
【推奨代替品】ST-39AM
|
|
| |
|
|
| 露出・埋込兼用中型電子音警報器 |
| 露出・埋込兼用中型盤用トライレン |
| 業界Ｎｏ．１の大音量!! |
|
|
|
|
|
| POINT |
・取り付けは露出・埋込兼用型です。
・小型ながら大音量、騒音の激しい現場でも的確な合図、警報の伝達ができます。
・音量は最大９５ｄBで、前面パネルをはずせば内蔵ボリュームにより０〜９５ｄBまで無段階の音量調節ができます。
・ＳＴ−３８ＣＰ４は、８音色を内蔵しており、外部信号により音色を選択できます。また、起動信号回路はＰ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。
・同時に複数の電子音起動信号が入った場合、若い番号の信号を優先します。
・保護特性ＩＰ５３（埋込時、前面バッフル側）水のかかる場所でも使用可能です。保護特性ＩＰ３０（露出取り付け時） |
|
|
| |
|
|
 |
|

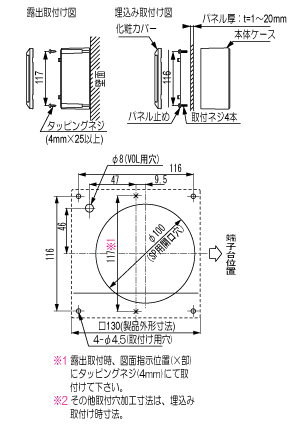

【外観寸法図・取付図・結線図（ＰＤＦ）】
ST-38CP4_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2006年6月12日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ST-38CP4_2.pdf
0.9 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ST-38CP4_3.dxf
0.2 M |
 |
|
|
|
|
| |
| 【詳細説明】 |
|
| 各部名称 |
| 埋込み取り付け時 |
|
(1)化粧カバー
(2)+なべM4×35
(3)埋込み取付用穴
(4)パネル止め
(5)スピーカ
(6)音量ボリューム
(7)本体 |
| |
| 露出取り付け時 |
|
(8)+なべAタッピン4×25
(9)ディップスイッチ
(10)後蓋
(11)端子台
(12)露出取付け用穴 |
|
|
|
| |
| 【仕様表】 |
| | 定格
電源電圧 | 型式 | 使用電圧範囲 | 消費電力 | 信号線接点容量 | 音圧レベル | 電子音 | 製品質量 | 標準価格 |
| マルチタイプ | メロディ音 | AC/DC12V | ST-38CP4-DC | 10〜14V | 6W/5W | 電源電圧以上
50mA以上
(▲1) | 最大95dB
(1m前方) |
1.赤鼻のトナカイ
2.シューベルトの子守歌
3.こんなこいるかな
4.おもちゃのチャチャチャ
(5.森のくまさん)
(6.It's a small world)
(7.Mickey Mouse club march)
(8.ハッピーバスディ)
(▲2)
(▲3) |
0.9kg | \20,500- |
| AC/DC24V | 19〜27V | 12W/10W |
| AC110V | ST-38CP4-AC | 90〜120V | 10W | DC24V以上
50mA以上 |
| AC220V | 180〜240V |
|
|
|
| IP | 定格出力 | 使用温度範囲 | 定格時間 | 材質/色調 |
| IP53防塵防雨構造(埋込取付時) | 1W | -20℃〜50℃ | 連続 | ABS樹脂(グレー) |
|
(▲1)電源がDCの時(ACの時は電源電圧の1.4倍)
(▲2)標準設定は1〜4のグループの音色ですが、ディップスイッチの切り替えで5〜8のグループの音色となります。
(▲3)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。 |
|
| |
|
| |
