| 大出力型電子音警報器 |
| セパレートタイプ 電子音警報器 |
| クレーン走行警報に最適！警報＆拡声!! |
|
|
|
|
|
アラーム・シングル・音色基板Ａタイプ
|
|
| ST-305K |
|
アラーム・マルチタイプ
|
|
| ST-305KM |
|
２アンプ・マルチ・音色基板Ａタイプ
|
|
| ST-203K2 |
|
|
|
| POINT |
・大型クレーンの走行警報・工場内での合図・警報・拡声放送など多機能タイプとなっています。
・内部のセレクトスイッチで音色を選択できるシングルタイプと外部の起動信号で音色の切り換えができるマルチタイプがあります。
・ＳＴ−３０５Ｋ、ＳＴ−３０５ＫＭは３０Ｗ（出力インピーダンス２Ω、４Ω、８Ω、１６Ω、３３０Ω）の大出力型です。
・ＳＴ−２０３Ｋ２は２０Ｗ（出力インピーダンス２Ω、４Ω、８Ω、５００Ω）を２チャンネル搭載した２アンプ大出力型です。
・ＳＴ−３０５ＫＭは複数の音色起動信号が同時に入力された場合、若い番号の信号を優先します。
・ＳＴ−２０３Ｋ２は複数の音色起動信号が同時に入力された場合、２chの音色が優先します。
・オプションのマイク（ＤＭ−３３０Ｓ）を使用し、拡声放送ができます。
・警報音出力中にマイク放送を行う場合、警報音が減音（約−１２ｄＢ）され、マイク放送が明瞭に行えるようにしたマイクミキシング回路付きです。
・複数本のスピーカを接続することができます。
・ＳＴ−３０５Ｋ、ＳＴ−２０３Ｋ２の音色基板は、オプションの音色基板（ＯＮＫ−Ｂ、Ｊ）と簡単に入れ替えができます。
・保護特性ＩＰ５０ 水のかからない場所でお使いください。 |

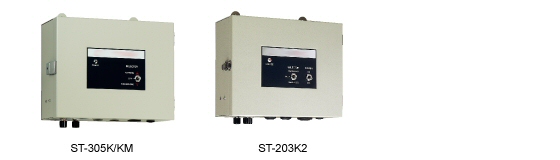

| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
| |
|
【外観寸法図・結線図】
ST-305K_1.pdf
0.3 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ST-305K_2.pdf
9.1 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ST-305K_3.dxf
0.4 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格
電源電圧
(▲1) |
リモート
回路 |
型式 |
使用
電圧範囲 |
消費
電力 |
信号線
接点容量 |
出力
インピー
ダンス |
電子音 |
製品
質量 |
参考
標準価格
（税抜） |
| シングルタイプ（再生数一音） |
DC24V |
１回路 |
ST-305K |
19〜27V |
50W |
DC15V
以上
50mA
以上 |
2Ω
4Ω
8Ω
16Ω
330Ω |
ﾌﾘｯｶｰ音
(ﾌﾟｰﾌﾟｰﾌﾟｰ…)
(▲2)
(▲4)
再生数一音
（音色
切換スイッチ
で設定）
|
6.5kg |
\140,100- |
| AC110V |
90〜120V |
65W |
| AC220V |
180〜240V |
| マルチタイプ |
DC24V |
４回路 |
ST-305KM |
19〜27V |
50W |
1.ｱﾗｰﾑ音
(ｳｨ､ｳｨ､ｳｨ･･･)
2.電鈴音
(ﾌﾟﾙﾙﾙ…)
3.ﾋﾟｰﾎﾟｰ音
(緊急自動車の
ﾋﾟｰﾎﾟｰ音に
類似)
4.ﾌﾘｯｶｰ音
(ﾌﾟｰﾌﾟｰﾌﾟｰ…)
(▲4) |
6.5kg |
\155,800- |
| AC110V |
90〜120V |
65W |
| AC220V |
180〜240V |
| DC24V |
２回路 |
ST-203K2 |
19〜27V |
60W |
2Ω
4Ω
8Ω
(500Ω)
×2ch |
1.ﾌﾘｯｶｰ音
(ﾌﾟｰﾌﾟｰﾌﾟｰ…)
2.ｻｲﾚﾝ音
(ｳｰｳｰ…)
(▲3)
(▲4)
|
6.7kg |
\178,700- |
| AC110V |
90〜120V |
75W |
| AC220V |
180〜240V |
|
| |
| |
IP |
定格出力 |
入力回路 |
使用温度範囲 |
定格時間 |
材質・色調 |
ST-305K
ST-305KM |
IP50
屋内専用型 |
30W |
MIC-45dB
600Ω |
-20℃〜50℃ |
15分 |
SPCC(1.2t)ｸﾞﾚｰ |
| ST-203K2 |
20W×2ch |
SPCCｱｲﾎﾞﾘｰ
(ﾏﾝｾﾙ5Y7/1) |
|
(▲1)電圧は端子台で選択できます。
(▲2)ST-305Kの音色については音色基板一覧(A,B,J)より1音ご指定ください。ご指定なき場合、音色NO.A-1フリッカー音(プープープー…)を組み込みます。内部のセレクトスイッチで音色が切替えられます。
(▲3)ST-203K2の音色については、音色基板一覧(A,B,J)より2音をご指定ください。ご指定なき場合、音色NO.1チャンネルには音色NO.A-1フリッカー音(プープープー…)、NO.2チャンネルにはA-2サイレン音(ウーウー…)を組み込みます。
(▲4)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。
|
|
| |
|
| |
