生産終了（予定）時期2007年12月 |
| |
|
|
| 露出・埋込兼用中型電子音警報器 |
| 露出中型盤用トライレン |
| 気軽にベル代わり！ |
|
|
|
|
|
| POINT |
・ソフトな音色が自慢です。
・音量は最大９５ｄＢです。（内蔵ボリュームで０〜９５ｄＢまで調節可能）
・電子音の起動は電源制御動作ですから、引き出し線に電圧を加えるだけで吹鳴します。
・保護特性ＩＰ２０ 水のかからない場所でお使いください。 |
|
|
| |
|
|
 |
|

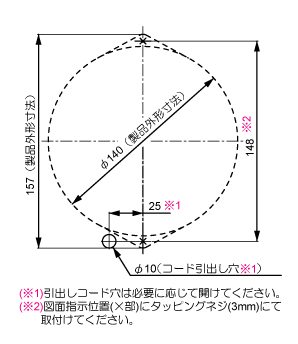

【外観寸法図・取付図・結線図（ＰＤＦ）】
ST-13C_1.pdf
0.1 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2006年6月12日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ST-13C_2.pdf
0.6 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ST-13C_3.dxf
0.3 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| | 定格
電源電圧 | 型式 | 使用電圧範囲 | 消費
電力 | 突入
電流 | 音圧
レベル | 電子音
| 製品質量 | 標準価格 |
| シングルタイプ | 電鈴音 | DC24V | ST-13C-24 | 19〜29V | 4.8W | 0.5A | 最大95dB
(1m前方) |
電鈴音
(ﾌﾟﾙﾙﾙ…)
(▲1)
(▲2) |
0.7kg | \10,900- |
| AC110V | ST-13C-110 | 90〜120V | 5.5W | 0.7A |
| AC220V | ST-13C-220 | 180〜240V | 0.35A |
|
|
|
| IP | 定格出力 | 使用温度範囲 | 定格時間 | 材質/色調 | 引き出し線 |
| 長さ | 線種 |
IP20
屋内専用型 | 0.5W | -20℃〜50℃ | 連続 | ABS樹脂(ﾎﾜｲﾄｸﾞﾚｰ) | 250mm | 電源線 | UL1007AWG20×2本 |
|
(▲1)他の音色への切換えはできません。
(▲2)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。 |
|
| |
|
| |
