生産終了（予定）時期2006年4月
【推奨代替品】LRX-A
　　
光源に、ＬＥＤ（発光ダイオード）を使用した、長寿命の表示灯・回転灯です。保護特性を表します。保護特性を表します。ラバーベース（Ｇ−１０１）使用時。グローブ色を表示の色から選べます。
超小型パワーＬＥＤ回転灯
φ８４　　光輝明
超小型回転灯　遠くから見ても視認性バツグン！小型なのに驚きの輝き!!


LRX
POINT
・小型なのでスペースをとりません
・ラバーベース（Ｇ−１０１）の使用によりIP６５に対応します。［図１］
・光源がＬＥＤなので長寿命で振動にも強くメンテナンスフリーで、しかも省電力。(ＡＣ／ＤＣ２４Ｖ仕様で３Ｗ)
・ＡＣ／ＤＣ２４Ｖ仕様はＰ．Ｌ．Ｃ．でダイレクト駆動可能です。（ＤＣ２４Ｖ２００ｍＡ以上、突入電流２Ａ以上対応可能なＰ．Ｌ．Ｃ．で制御可能）
・ＡＣ１００V仕様はコンセントプラグ付きです。
・保護特性ＩＰ２３（正方向取り付け時）です。
・ボディはＡＢＳ樹脂、グローブはポリカーボネート樹脂を使用しています。
・拡散レンズ（ＬＲＸ-Ｃ）装着により、上下方向の視認性が向上します。
・小型でも光輝明は大。
・従来の電球タイプのような曲面ミラーだから明るい！

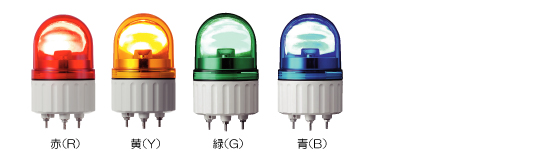

【製品群】
【オプション】






【外観寸法図・取付図・結線図（ＰＤＦ）】
LRX_1.pdf
0.2 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2005年6月1日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
LRX_2.pdf
0.4 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
LRX_3.dxf
0.4 M

　　
【仕様表】
　定格電源電圧グローブ色型式使用電圧範囲消費電力突入電流製品質量標準価格
φ84回転灯AC/DC12V赤LRX-12R10.8〜13.2V3W2A0.3kg\9,500-
黄LRX-12Y
緑LRX-12G\10,000-
青LRX-12B
AC/DC24V赤LRX-24R21.6〜26.4V\9,500-
黄LRX-24Y
緑LRX-24G\10,000-
青LRX-24B
DC48V赤LRX-48R35〜60V4W\13,000-
黄LRX-48Y
緑LRX-48G\13,500-
青LRX-48B
AC100V赤LRX-100R90〜110V0.2A0.6kg\10,500-
黄LRX-100Y
緑LRX-100G\11,000-
青LRX-100B
AC200V赤LRX-200R180〜220V\10,500-
黄LRX-200Y
緑LRX-200G\11,000-
青LRX-200B
　
　光源閃光速度IP材質引き出し線
長さ線種
LRXAC/DC12V
AC/DC24V
DC48V		パワーLED140min-1
±10％		IP23
防雨構造		グローブ：ポリカーボネート樹脂
ボディ：ABS樹脂		500mm電源線VFF　0.75mm2×2芯
AC100VVFF　0.75mm2×2芯プラグ付き
AC200VVFF　0.75mm2×2芯

【こんなシーンでお役に立ちます。】
・産業機械や暮らしのシーンに
印刷機など自動機の運転表示に･･･ 自動搬送車の走行警報に･･･
建設機械の過負荷警報に･･･ 看板などのアイキャッチに･･･
・セキュリティーに
監視カメラとの連動に･･･ 駐車場出入口のセキュリティーに･･･
集中監視室の管理に･･･ コンビニエンスストアのセキュリティーに･･･

　　
