生産終了（予定）時期2015年6月 |
|
【推奨代替品】XVR3
|
|
| |
|
|
| 小型パワーＬＥＤ回転灯 |
| φ１１０ パワーＬＥＤ回転灯 |
| スタンダードタイプの決定版!! |
|
|
|
|
|
| POINT |
・新開発「スポットレンズ」により標準品でも上下方向からの視認性をＵＰしました。［図１］
・スタンダードなデザインと超高輝度パワーＬＥＤのベストマッチ！
・光源がＬＥＤなので長寿命で振動にも強くメンテナンスフリーで、しかも省電力。(ＡＣ／ＤＣ２４Ｖ仕様で３Ｗ)
・ＡＣ／ＤＣ２４Ｖ仕様はＰ．Ｌ．Ｃ．でダイレクト駆動可能です。（ＤＣ２４Ｖ２００ｍＡ以上、突入電流２Ａ以上対応可能なＰ．Ｌ．Ｃ．で制御可能）
・ＡＣ１００Ｖ仕様はコンセントプラグ付きです。
・保護特性ＩＰ２３（正方向取り付け時）です。
・ラバーベース（Ｇ−１０２）の使用によりIP５５に対応しています。［図２］
・ボディはＡＢＳ樹脂、グローブは透明度抜群のメタクリル樹脂を使用しています。
・拡散レンズ（ＬＲＳ−Ｃ）装着により、上下方向の視認性が向上します。 |
| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|

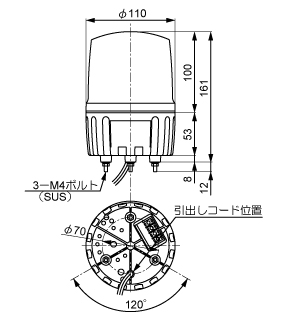

【外観寸法図・取付図・結線図（ＰＤＦ）】
LRSD-A_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
LRSD-A_2.pdf
2 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
LRSD-A_3.dxf
0.4 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
消費電力 |
突入電流 |
製品質量 |
参考
標準価格
（税抜） |
備考 |
| φ110回転灯 |
AC/DC12V |
赤 |
LRSD-12R-A |
3W |
2A |
0.5kg |
\10,800- |
CE適合品 |
| 黄 |
LRSD-12Y-A |
| 緑 |
LRSD-12G-A |
\11,300- |
| 青 |
LRSD-12B-A |
| AC/DC24V |
赤 |
LRSD-24R-A |
\10,800- |
| 黄 |
LRSD-24Y-A |
| 緑 |
LRSD-24G-A |
\11,300- |
| 青 |
LRSD-24B-A |
| AC100V |
赤 |
LRSD-100R-A |
4W |
0.2A |
0.6kg |
\11,900- |
|
| 黄 |
LRSD-100Y-A |
|
| 緑 |
LRSD-100G-A |
\12,500- |
|
| 青 |
LRSD-100B-A |
|
| AC200V |
赤 |
LRSD-200R-A |
\11,900- |
|
| 黄 |
LRSD-200Y-A |
|
| 緑 |
LRSD-200G-A |
\12,500- |
|
| 青 |
LRSD-200B-A |
|
|
| |
| |
光源 |
閃光速度 |
IP |
材質 |
引き出し線 |
| 長さ |
線種 |
| LRSD |
AC/DC12V
AC/DC24V |
パワーLED |
140min-1
(▲1) |
IP23 |
グローブ：メタクリル樹脂
ボディ：ABS樹脂
|
400mm |
電源線 |
VFF 0.75mm2×2芯
(白、黒) |
| AC100V |
VFF 0.75mm2×2芯
(白、白)プラグ付き |
| AC200V |
VFF 0.75mm2×2芯
(白、黒) |
|
(▲1)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
|
|
| |
|
| |
