| 小型パワーＬＥＤ回転灯 |
| φ１０６ パワーＬＥＤ回転灯 |
| 業界初！！ブラシレスモーター採用！！ |
|
|
|
|
|
| POINT |
・ブラシレスモーター採用で、モーター寿命５倍（弊社従来品比）(▲1)
・ＬＥＤは、長寿命。球切れの心配がありません。

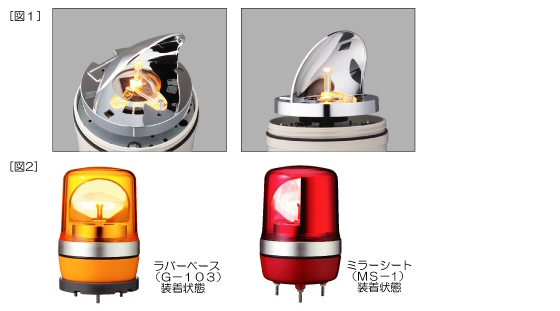

・新開発「スポットレンズ」により標準品でも上下方向からの視認性をＵＰしました。［図１］
・光源がＬＥＤなので長寿命で振動にも強くメンテナンスフリーです。
・保護特性ＩＰ２３（正方向取り付け時）です。
・ボディはＡＢＳ樹脂、グローブはポリカーボネート樹脂を使用しています。
・拡散レンズ（ＬＲＳＣ-Ｃ）装着により、上下方向の視認性が向上します。
・ラバーベース（Ｇ−１０３）の使用によりＩＰ５５に対応します。［図２］ |

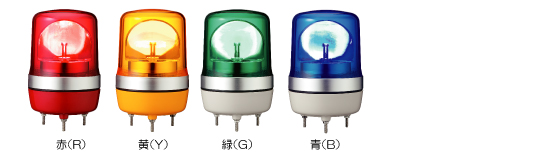

| 【製品群】 |
 |

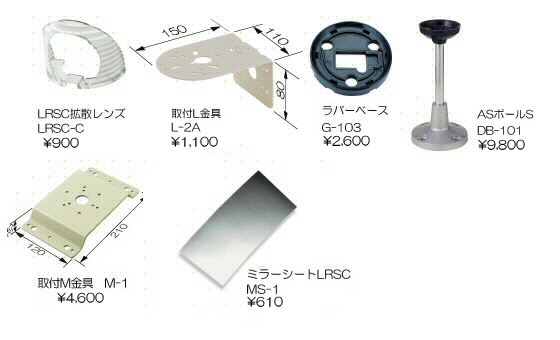

| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|

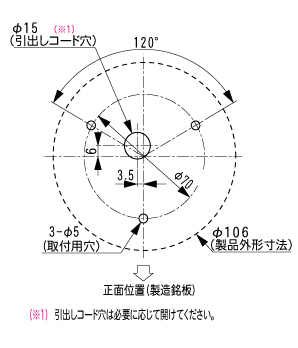

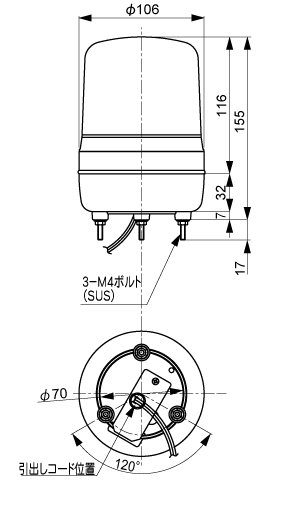

【外観寸法図・取付図・結線図（ＰＤＦ）】
LRSCE-A_1.pdf
0.3 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
LRSCE-A_2.pdf
1.4 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
LRSCE-A_3.dxf
37.6 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
消費電力 |
突入電流 |
製品質量 |
参考
標準価格
（税抜） |
備考 |
| φ106回転灯 |
AC/DC
12V・24V |
赤 |
LRSCE-12/24R-A |
6.0W |
6.0A |
0.5kg |
\13,800- |
CE適合品 |
| 黄 |
LRSCE-12/24Y-A |
| 緑 |
LRSCE-12/24G-A |
\14,400- |
| 青 |
LRSCE-12/24B-A |
|
| |
| |
光源 |
閃光速度 |
IP |
材質 |
引き出し線 |
| 長さ |
線種 |
| LRSCE-A |
パワーLED |
140min-1
(▲2) |
IP23 |
グローブ：ポリカーボネート樹脂
ボディ：ABS樹脂
|
400mm |
電源線 |
SPT-1 AWG18×2芯 |
|
(▲1)平常時での比較であり、温度条件などにより異なります。
(▲2)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
|
|
| |
|
| |
