| 中型パワーＬＥＤ回転灯 |
| φ１３０ パワーＬＥＤ回転灯 |
| 車載用、建設機械用のパワーＬＥＤ回転灯！！車載に便利なマグネット脱着タイプ！！ |
|
|
|
|
|
| POINT |

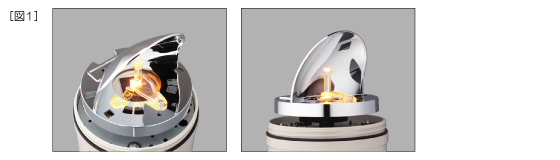

・新開発「スポットレンズ」により標準品でも上下方向からの視認性をＵＰしました。［図１］
・ＬＥＤは、長寿命。球切れの心配がありません。
・建機・車載用なので、ＤＣ１２Ｖ、ＤＣ２４Ｖ、ＤＣ４８Ｖ仕様です。（グローブ色は赤、黄のみ）
・ＤＣ２４Ｖ仕様はＰ．Ｌ．Ｃ．でダイレクト駆動も可能です。（ＤＣ２４Ｖ２００ｍＡ以上、突入電流２Ａ以上対応可能なＰ．Ｌ．Ｃ．で制御可能）
・光源がＬＥＤなので長寿命で振動にも強くメンテナンスフリーで、しかも省電力。(ＤＣ２４Ｖ仕様で３Ｗ)
・保護特性ＩＰ５４！！水のかかる場所でも使用可能です。 |

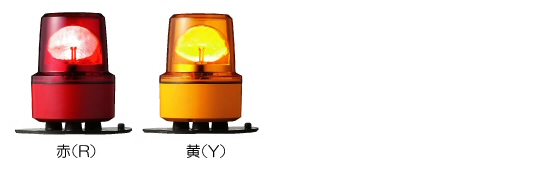

| 【製品群】 |
 |

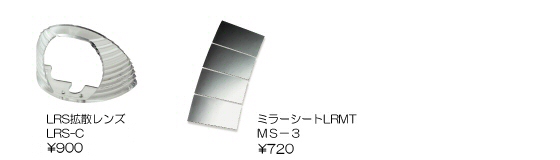

| 【オプション】 |
 |
|
|
|
|
| |
|
|
| |
|

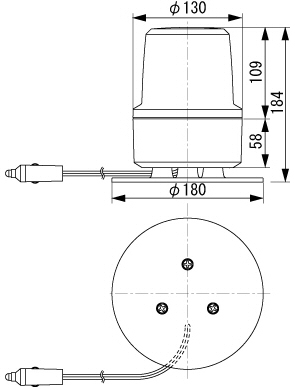

【外観寸法図・取付図・結線図（ＰＤＦ）】
LRMT-MA_1.pdf
0.1 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
LRMT-MA_2.pdf
4.2 M |
|
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格
電源電圧 |
グローブ色 |
型式 |
消費電力 |
突入電流 |
製品質量 |
参考
標準価格
（税抜） |
備考 |
マグネッ
ト付き回転灯 |
φ130回転灯 |
DC12V |
赤 |
LRMT-12R-MA |
3W |
2A |
1.2kg |
\20,400- |
CE適合品 |
| 黄 |
LRMT-12Y-MA |
| DC24V |
赤 |
LRMT-24R-MA |
| 黄 |
LRMT-24Y-MA |
| DC48V |
赤 |
LRMT-48R-MA |
4W |
\23,700- |
|
| 黄 |
LRMT-48Y-MA |
|
|
|
| |
光源 |
閃光速度 |
IP |
材質 |
引き出し線 |
| 長さ |
線種 |
| LRMT-MA |
DC12V |
パワーLED |
160min-1
(▲2) |
IP54
防塵
防まつ
構造 |
グローブ：
ポリカーボネート樹脂
ボディ：
ABS樹脂 |
4000mm |
電源線 |
VFF 0.75mm2×2芯
シガープラグ付 |
| DC24V |
| DC48V |
VFF 0.75mm2×2芯 |
|
(▲1)建設工事車両の作業警告灯としての使用を想定しています。車両走行中は落下の危険があります。必ず取り外して走行してください。
(▲2)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲3)電源先端部は、必ず電源線の外被覆部まで防水処理をしてください。感電、漏電、故障の原因となります。
|
| |
|
| |
|
| |
