φ４０　ブザー付き積層式ＬＥＤ表示灯
超高輝度ＬＥＤ使用!!φ４０直付けタイプ
ＵＬ規格認定品です。UL File No.E164353　対象品：ＡＣ／ＤＣ２４ＶタイプＩＥＣ・ＥＮ規格適合品です。ＥＵ諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。対象品：ＡＣ／ＤＣ２４Ｖタイプのみ環境に優しいＲｏＨＳ指令に対応した商品です。対象品：ＡＣ／ＤＣ２４Ｖタイプのみ
環境に優しい鉛フリー商品です。ボディの割れやすい部分に耐油性の高い樹脂を使用しています。

点灯式・ブザー付
ブザー１音を内蔵しています。 作動させると点灯します。
LOUGB
点灯・点滅式・ブザー付
ブザー連続音・断続音の２音を吹鳴可能です。 信号線または、内蔵スイッチの切り換えで、点灯・点滅を制御できます。
LOUGWB
POINT
・明るさとコストと使いやすさを極限まで追求した［積層式ＬＥＤ表示灯]直付けタイプです。
・標準でＮＰＮ・ＰＮＰオープンコレクタ接続に対応しています。
・耐油性に優れたアロイ樹脂を一部に採用。切削油などのオイルミスト環境にも配慮しています。
・消費電力は、一般的な電球式表示灯の約１／５〜１／１０（当社比）。
・耐振動性７０ｍ／ｓ２｛７．１Ｇ｝（ＪＩＳ　Ｄ１６０１）建設機械車両等でも採用されている非常に過酷な条件をクリアしています。
・ＬＯＵＧＢは連続音、ＬＯＵＧＷＢは連続音・断続音を吹鳴します。
・音量は、外部音量調節ダイヤルにて７０〜８５ｄＢまで調節することができます。
・グローブは衝撃に強いポリカーボネート樹脂を採用。また、明るい場所でも点灯状態がはっきりわかるクリアグローブタイプもあります。［図１］
・表示ユニットは１〜５段までの積層ができ、色配列は自由に組替え可能です。引き出し線の色は各ユニットに対応していますので、配線の変更無く組替えができます。
・保護特性ＩＰ６５（正方向取り付け時）耐じん防噴流構造です。
・UL規格認定品です。（UL File No.Ｅ１６４３５３）
・IEC・EN規格適合品です。EU諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。
・環境に優しいＲoＨＳ指令に対応した商品です。

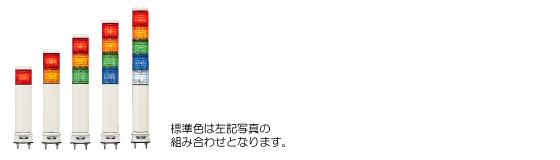

【製品群】






【外観寸法図・取付図・結線図（ＰＤＦ）】
LOUGB_1.pdf
0.3 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
LOUGB_2.pdf
11.7 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
LOUGB_3.dxf
0.2 M

【詳細説明】
・型式の付け方　How　to　construction　Model　No.
仕様表に無いクリアグローブタイプや、標準色以外の色の組合せは受注対応で承ります。（価格は、標準品と同じです。）ご注文の際は、下記の要領でご指定ください。(▲1)
（*１）同色のＬＥＤユニットを2段以上搭載する場合、1本の引き出し線で同時点灯をするか、個別点灯をするか、ご注文の際に必ずご指定ください。また、同時点灯の場合、信号線接点容量は、段数分のものをご用意ください。
（*２）ＬＯＵＧＷＢのみ可能です。

　　
【仕様表】
　 定格
電源電圧		 段数 型式(▲1) 消費
電力		 信号線
接点容量		 突入
電流		 点滅
速度		 電子
ブザー音		 音圧
レベル		 製品
質量		 参考
標準価格
（税抜）
LED ブザー
φ40積層式表示灯 点灯 ブザー付 AC/DC
24V		 1 LOUGB-24-1 1.6W 電源
電圧
以上
25mA
以上		 電源
電圧
以上
100mA
以上		 ブザー
100mA		 点滅
しま
せん		 連続音 最大85dB
(1m前方)
(▲3)		 0.2kg \9,700-
2 LOUGB-24-2 2.2W 0.2kg \11,600-
3 LOUGB-24-3 2.8W 0.2kg \15,100-
4 LOUGB-24-4 3.4W 0.2kg \18,700-
5 LOUGB-24-5 4W 0.3kg \22,300-
点灯
・
点滅		 1 LOUGWB-24-1 1.6W 60min-1
(▲2)		 連続音

断続音
切り替え 		0.2kg \10,000-
2 LOUGWB-24-2 2.2W 0.2kg \11,900-
3 LOUGWB-24-3 2.8W 0.2kg \15,400-
4 LOUGWB-24-4 3.4W 0.2kg \19,000-
5 LOUGWB-24-5 4W 0.3kg \23,000-
ブザー付
・
クリア
グローブ
タイプ		 1 LOUGWB-24W-1 1.6W 0.2kg \10,000-
2 LOUGWB-24W-2 2.2W 0.2kg \11,900-
3 LOUGWB-24W-3 2.8W 0.2kg \15,400-
4 LOUGWB-24W-4 3.4W 0.2kg \19,000-
5 LOUGWB-24W-5 4W 0.3kg \23,000-
　
光源 IP 材質 引き出し線
長さ 線種
LED IP65
耐じん
防噴流
構造		 上部カバー：アロイ樹脂
グローブ：ポリカーボネート樹脂
ボディ部：ＡＢＳ樹脂 		800mm→1300mm
(▲4)		 信号線、電源線：
UL1007AWG22


(▲1)標準色は、【製品群】写真の組み合せとなります。標準色以外の色の組み合せは、受注対応で承ります。本製品は、ご購入後の色の組み替えが可能です。（価格は、標準色と同じです。)色配列は、型式の最後に、最上段から順に、R,Y,G,B,Wでご指定ください。
(▲2)表記の点滅速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲3)音圧レベルは外部ダイヤルで簡単に調節できます。(70〜85dB)
記載の音圧レベルは、本体前面の前方1ｍでの最大音圧です。音色、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲4)２０１２年１１月生産分より、線材長変更された製品へ、順次切り替えになります。


　　
