| スーパーＬＥＤサインタワー |
| φ６０ とくとくタワー 直付けタイプ |
| 超高輝度ＬＥＤ使用!!φ６０直付けタイプ |
|
|
|
|
|
点灯式
|
|
| LEUG |
|
点灯式・ロングボディー
|
|
| LEMG |
|
|
|
| POINT |
・明るさとコストと使いやすさを極限まで追求した［とくとくタワー]直付けタイプです。視認性がよく設置範囲が広がるロングボディタイプもあります。［図１］
・消費電力は、一般的な電球式表示灯の約１／５〜１／１０（当社比）。
・ＡＣ／ＤＣ２４Ｖタイプは標準でＮＰＮ・ＰＮＰオープンコレクタ接続に対応。また、ＡＣ１１０・１２０・２２０・２４０ＶタイプはＮＰＮオープンコレクタ接続に対応しています。
・ＬＥＵＧは耐振動性３０ｍ／ｓ２｛３．１Ｇ｝（ＪＩＳ Ｄ１６０１）建設機械車両等でも採用されている非常に過酷な条件をクリアしています。
・耐油性に優れたアロイ樹脂を一部に採用。切削油などのオイルミスト環境にも配慮しています。
・グローブは衝撃に強いポリカーボネート樹脂を採用。また、明るい場所でも点灯状態がはっきりわかるクリアグローブタイプもあります。［図２］
・表示ユニットは１〜５段までの積層ができ、色配列は自由に組替え可能です。引き出し線の色は各ユニットに対応していますので、配線の変更無く組替えができます。
・保護特性ＩＰ６５（正方向取り付け時）耐じん防噴流構造です。
・UL規格認定品です。（UL File No.Ｅ２０４９４９、対象品：ＬＥＵＧ ＡＣ／ＤＣ２４Ｖ、ＡＣ１２０Ｖ、ＡＣ２４０Ｖタイプ）
・IEC・EN規格適合品です。EU諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。（対象品：ＡＣ／ＤＣ２４Ｖタイプのみ）
・環境に優しいＲoＨＳ指令に対応した商品です。（対象品：ＡＣ／ＤＣ２４Ｖタイプのみ） |
| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
LEUG_INVISIBLE1_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2009年2月7日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
LEUG_INVISIBLE1_2.pdf
3.3 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
LEUG_INVISIBLE1_3.dxf
0.2 M |
 |
|
|
|
|
| |
| 【詳細説明】 |
|
|

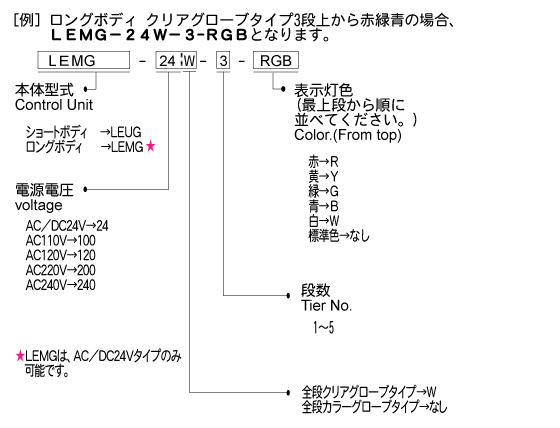

・型式の付け方 How to construction Model No.
|
|
仕様表に無いクリアグローブタイプや、標準色以外の色の組合せは受注対応で承ります。（価格は、標準品と同じです。納期については、株式会社デジタル シグナリング販売事業部までお問い合わせください。）ご注文の際は、下記の要領でご指定ください。(▲1)
|
|
|
※この｢型式の付け方｣の項目は、生産中止機種以外の情報も含んでいます。
|
|
|
|
| |
| |
| 【仕様表】 |
| |
定格電源電圧 |
段数 |
型式(▲1) |
使用電圧範囲 |
消費電力 |
信号線接点容量 |
突入電流 |
製品質量 |
標準価格 |
備考 |
| φ60積層式表示灯 |
点灯 |
|
AC120V |
1 |
LEUG-120-1 |
108〜132V |
3.3W |
DC24V以上
25mA以上 |
なし |
0.4kg |
\10,200- |
受注生産品(▲2) |
| 2 |
LEUG-120-2 |
4W |
0.4kg |
\12,300- |
| 3 |
LEUG-120-3 |
4.6W |
0.5kg |
\14,400- |
| 4 |
LEUG-120-4 |
5.3W |
0.5kg |
\18,700- |
| 5 |
LEUG-120-5 |
5.9W |
0.6kg |
\23,400- |
| AC240V |
1 |
LEUG-240-1 |
216〜264V |
3.3W |
0.4kg |
\10,200- |
受注生産品(▲2) |
| 2 |
LEUG-240-2 |
4W |
0.4kg |
\12,300- |
| 3 |
LEUG-240-3 |
4.6W |
0.5kg |
\14,400- |
| 4 |
LEUG-240-4 |
5.3W |
0.5kg |
\18,700- |
| 5 |
LEUG-240-5 |
5.9W |
0.6kg |
\23,400- |
|
| |
| |
光源 |
IP |
材質 |
引き出し線 |
| 長さ |
線種 |
| AC120V･240V |
LEUG-120
LEUG-240 |
LED |
IP65(正方向・水平面取り付け時)
耐じん防噴流構造 |
上部カバー：アロイ樹脂
グローブ：ポリカーボネート樹脂
ボディ部：ＡＢＳ樹脂
|
750mm |
信号線：UL1007AWG22 |
| 850mm |
アース線：UL1007AWG18
電源線：SPT-1 AWG18×2芯 |
|
(▲1)標準色は、【製品群】写真の組み合せとなります。標準色以外の色の組み合せは、受注対応で承ります。本製品は、ご購入後の色の組み替えが可能です。（価格は、標準色と同じです。納期については、株式会社デジタル シグナリング販売事業部までお問い合わせください。)色配列は、型式の最後に、最上段から順に、R,Y,G,B,Wでご指定ください。
(▲2)受注生産品です。納期についてはお問い合わせください。
|
|
| |
|
| |
