| 大型積層式ＬＥＤタワーライト |
| φ１４０ ホーンスピーカ型音声合成警報器内蔵積層式ＬＥＤ表示灯 |
| 超高輝度ＬＥＤ使用!!φ１４０大音量ホーンタイプ（最大３段） |
|
|
|
|
|
| POINT |
・生産終了品から推奨代替品に変更をご検討されている場合は、音声ＲＯＭの形状や方式が異なり互換性がありませんので、ご注意願います。
・騒音のなかでも威力を発揮する大音量（１０５ｄＢ）のホーンスピーカ付き大型積層式ＬＥＤ表示灯です。
・音量は最大１０５ｄBです。（内蔵ボリュームで０〜１０５ｄBまで調節可能）
・ＬＥＤ表示灯は、内蔵ディップスイッチで各層毎に点灯・点滅の切り換えを、また、点滅速度調節ボリュームにより点滅速度の調節が簡単に行えます。
・外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。
・減音回路付き（２５ｄＢ ｄｏｗｎ）のため、タイマーを別途で組み合わせることにより夜間の音量を下げるなどができます。
・付属の遮光シートを使用すると不要な方向への光を遮断できます。（約１８０度）［図１］
・４種類の音声（合計１２８秒まで）を外部接点で制御できるマルチタイプです。
・同時に複数の音声起動信号が入った場合、若い番号の信号を優先します。（別料金にて後着優先も対応）
・音声合成はビットレート６４ｋｂｉｔ/ｓ（標準）のＡＤＰＣＭ２方式で、１６ｂｉｔのＤＡコンバータ採用により非常にクリアな音声を再生します。
・コメントやフレーズが複数の部分に有る場合、編集機能により、一回分の記憶で良いため、メモリの節約が可能です。
・音声メモリモジュールの分析のビットレートは必要に応じて標準以外での作成が可能です。
・コメント再生中に出力されるＢＵＳＹ制御信号（オープンコレクタ出力）は、各種信号及び表示灯の点灯などに利用できます。
・音声の入力信号はビット入力４チャンネル（標準）、または、バイナリ入力１５チャンネル（４ビット）が可能です。
・１段から３段まで用途に応じて回転灯ユニットを組合せできます。
・保護特性ＩＰ５３（正方向取り付け時）です。
・本機購入と同時に標準コメントライブラリーからコメントを選んでいただくと、録音費は無料です。 |

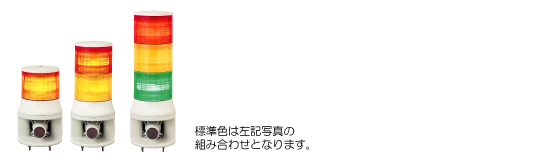

| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
GTLVB_1.pdf
0.4 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
GTLVB_2.pdf
7.8 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
GTLVB_3.dxf
0.9 M |
 |
|
|
|
|
| |
| 【詳細説明】 |
|
|
・型式の付け方 How to construction Model No.
|
|
標準色以外の色の組合せは受注対応で承ります。本製品は、ご購入後の色の組み替えはできません。（価格は、赤、黄、緑のユニットのかわりに、青のLEDユニットを組み込まれた場合、1ユニットにつき\12,100-が加算されます。）
ご注文の際は、下記の要領でご指定ください。(▲1)
|
|
|
（*）本機は、同色のＬＥＤユニットを複数選択した場合、1本の引き出し線での同時点灯は選択できません。
|
|
|
|
| |
| 【仕様表】 |
| |
定格
電源電圧 |
段数 |
型式(▲1) |
使用
電圧範囲 |
消費
電力 |
信号線
接点容量 |
音声 |
音圧
レベル |
製品
質量 |
参考
標準価格
（税抜） |
| φ140積層式表示灯 |
マルチタイプ |
DC24V |
1 |
GTLVB-24-1 |
19〜29V |
15W |
電源
電圧
以上
10mA
以上 |
コメント数：
4種類
(4コメントを
外部接点切替)
記憶時間：
合計128秒
音声合成方式：
ADPCM2
|
最大105dB
(1m前方)
(▲2) |
3.2kg |
\72,900- |
| 2 |
GTLVB-24-2 |
19W |
3.6kg |
\91,800- |
| 3 |
GTLVB-24-3 |
24W |
4.0kg |
\110,600- |
| AC110V |
1 |
GTLVB-100-1 |
90〜120V |
15W |
DC24V
以上
10mA
以上 |
3.2kg |
\72,900- |
| 2 |
GTLVB-100-2 |
18W |
3.6kg |
\91,800- |
| 3 |
GTLVB-100-3 |
21W |
4.0kg |
\110,600- |
| AC220V |
1 |
GTLVB-200-1 |
180〜240V |
15W |
3.2kg |
\72,900- |
| 2 |
GTLVB-200-2 |
18W |
3.6kg |
\91,800- |
| 3 |
GTLVB-200-3 |
21W |
4.0kg |
\110,600- |
|
| |
| |
光源 |
点滅速度(▲3) |
IP |
材質 |
引き出し線 |
| 長さ |
線種 |
| GTLVB |
LED |
130min-1
調節範囲
40〜180min-1
(▲4)
|
IP53 |
上部カバー：
ASA樹脂
グローブ：
メタクリル樹脂
ボディ部：
ASA樹脂
|
500mm |
VCT-F(φ6.5)10芯
VCT-F(φ7)3芯 |
信号線：UL1007AWG22×10本 |
| 電源線：0.75mm2×3芯 |
|
| |
| 【メモリ容量】 |
| |
搭載数 |
メモリ容量 |
ビットレート |
再生時間 |
| 標準 |
1個 |
8Mbit
(増設不可) |
32Kbit/s |
256秒 |
| 64Kbit/s |
128秒 |
| 128Kbit/s |
64秒 |
|
|
上記仕様表の価格は、標準色の場合の価格です。赤・黄・緑のLEDユニットのかわりに、青のLEDユニットを組み込まれた場合、1ユニットにつき\12,100-が加算されます。
(▲1)標準色は、【製品群】写真の組み合せとなります。標準色以外の色の組み合せは、受注対応で承ります。本製品は、ご購入後の色の組み替えはできません。色配列は、型式の最後に、最上段から順に、R,Y,G,Bでご指定ください。
(▲2)音圧レベルは内蔵ボリュームで調節できます。(0〜105dB)
記載の音圧レベルは、1kHz正弦波を再生したとき本体前面の前方1mでの最大音圧です。録音内容、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲3)出荷時は点灯仕様に設定されています。
(▲4)各層の点滅速度は、同期しません。また、表記の点滅速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
|
|
| |
|
| |
