| 組み合わせ型積層式電球回転灯 |
| φ１４０ 組み合わせタイプ積層式表示灯 |
| ソケット耐振構造採用！大音量ホーンスピーカタイプ |
|
|
|
|
|
組み合わせタイプ・電子音シングル
|
|
| GTLA |
|
組み合わせタイプ・電子音マルチ
|
|
| GTLAM |
|
組み合わせタイプ・音声合成
|
|
| GTLVB |
|
|
|

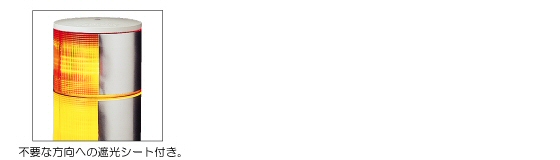

| POINT |
・本体ユニットと表示灯ユニットを選んで組み合わせるタイプです。
・用途に応じて回転灯・ＬＥＤ表示灯・電子音・音声合成を組み合わせて使用できます。
・新方式 ソケット耐振構造の採用により、振動による電球切れを緩和します。
・ホーンタイプの音量は最大１０５ｄＢです。（内蔵ボリュームで０〜１０５ｄＢまで調節可能）
・GTLVBは、購入と同時に標準コメントライブラリーからコメントを選んでいただくと、録音費は無料です。 |
|
|
| |
| |
|
| |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2015年3月18日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
また、使用するアプリケーションによっては正確な縮尺が得られない可能性がありますので、必ず定規などで寸法が正しいかどうか確認してからご使用ください。
GTLA_INVISIBLE1_2.pdf
7.8 M |
 |
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
GTLA_INVISIBLE1_3.dxf
0.9 M |
 |
|
|
|
|
| |
| 【詳細説明】 |
|
|
・組み合わせタイプのメリット
|
「回転灯は目立つが、振動などで寿命が縮み、電球が切れる。」
「LEDは、切れないが高価だ。」
･･･など、表示灯はそれぞれに、長所と短所を持ち合わせています。
全て同じ表示灯ではなく、用途に応じて適切な表示灯をうまく組み合わせることで、
より安価で効果の高い表示灯となります!
|
|
普段は消灯しているが、異常時などに注意を呼びかけたいときは、
赤の回転灯
通電状態の表示など、常時点灯しているOKの合図は、寿命の長い
緑のLED表示灯
|
|
・φ140タイプ 大型積層式タワーライト
|
|
本体と表示灯ユニットを自由に指定できますので、環境や使用目的に応じて、色々な組み合わせができます。メーカー組立品ですので、ユニットの順番もご指定ください。
|
|
・組み合わせタイプのご注文方法
|
 |
- |
 |
- |
 |
- |
 |
| 本体ユニットの型式より選んでください。 |
|
電圧
「DC24Vは24」
「AC110Vは100」
「AC220Vは200」 |
|
段数 |
|
表示ユニットの型式より選んでください。
（ご指定のユニットを最上段から順に並べてください。） |
|
・組合せの一例
|
GTLAの110V用3段で、最上段より回転灯（赤）、回転灯（黄）、LED表示灯（緑）、の場合は次のようになります。
型式はGTLA-100-3-KRKYLGとなり、販売価格は下記のユニット価格を加算したものとなりますので、
\33,810＋\9,450＋\9,450＋\19,320=￥72,030となります。
| |
|
|
|
| |
| 【仕様表】 |
| 【本体ユニット】 |
| 音色 |
型式 |
外観 |
最大
積載
段数 |
定格
電源電圧 |
使用
電圧範囲 |
消費
電力
(▲1) |
信号線
接点容量 |
音圧
レベル |
本体
ユニット
参考
標準価格
（税抜） |
| 電子音 |
シングルタイプ |
1.ピーポー音
(ピーポー…)
2.ピーピー音
(ピィピィ、ピィピィ…)
3.チャイム音
(ピンポーン…)
4.プルルル音
(プルルル…)
5.リング音
(トゥルルルル、トゥルルルル…)
6.トレモロ音
(ピポピポピポ…)
7.大きな栗の木の下で(曲)
8.静かな湖畔(曲)
(▲4)
|
GTLA |
ホーン
タイプ |
3層 |
DC24V |
19〜29V |
9W |
電源電圧
以上
50mA
以上 |
105dB
(1m前方)
(▲2) |
\33,810- |
| AC110V |
90〜120V |
DC24V以上
50mA以上 |
| AC220V |
180〜240V |
| マルチタイプ |
1.ピューピュー音
(ピュー・ピュー…)
2.非常ベル音
(自火報ベルに類似)
3.警鐘音
(カン・カン・カン…)
4.ピンポーン音
(ピンポーン・ピンポーン…)
(▲4)
|
GTLAM |
DC24V |
19〜29V |
電源電圧
以上
50mA
以上 |
\37,490- |
| AC110V |
90〜120V |
DC24V
以上
50mA
以上 |
| AC220V |
180〜240V |
| 音声合成 |
マルチタイプ |
コメント数：4種類
(4コメントを外部接点切替)
記憶時間：合計128秒
音声合成方式：ADPCM2
|
GTLVB |
DC24V |
19〜29V |
電源電圧
以上
50mA
以上 |
\55,550- |
| AC110V |
90〜120V |
LED
ユニット時：
DC24V
以上
10mA
以上 |
回転灯
ユニット時：
DC24V
以上
50mA
以上 |
| AC220V |
180〜240V |
LED
ユニット時：
DC24V
以上
10mA
以上 |
回転灯
ユニット時：
DC24V
以上
50mA
以上 |
|
| |
| 【表示ユニット】 |
| |
赤 |
黄 |
緑 |
青 |
定格 |
| 型式 |
型式 |
型式 |
型式 |
光源 |
閃光速度
又は
点滅速度 |
消費電力
(▲1) |
| ユニット価格 |
ユニット価格 |
ユニット価格 |
ユニット価格 |
| 回転灯ユニット |
|
|
|
|
電球10W
G18,BA15S/19 |
140min-1
(▲3) |
12W |
| KR |
KY |
KG |
KB |
| \9,450- |
\9,450- |
\9,450- |
\9,450- |
| LED表示灯ユニット |
|
|
|
|
超高輝度LED |
130min-1
調節範囲
40〜180min-1
(▲3)
|
5W |
| LR |
LY |
LG |
LB |
| \19,320- |
\19,320- |
\19,320- |
\31,400- |
|
(▲1)商品全体での消費電力は、本体ユニットと、各層の表示灯ユニットの消費電力値を加算してください。
(▲2)音圧レベルは内蔵ボリュームで調節できます。(0〜105dB)
音色または、録音内容、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
GTLA GTLAMの音圧は本体前面の前方1ｍ(GTLVBの音圧レベルは、1kHz正弦波を再生したとき)での最大音圧です。
(▲3)各層の回転及び点滅速度は、同期しません。また、表記の閃光速度及び点滅速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲4)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。 |
| |
| 【組立についてのご注意】 |
|
φ１４０組合せタイプ積層式表示灯は、メーカー組み立て品ですので、必ずセット型式でご注文願います。(各ユニットと単体での販売はいたしておりません。)
|
|
| |
|
| |
|
|
|
|
