生産終了（予定）時期2007年12月
【推奨代替品】GTKA
　　
白熱電球を使用した点灯・点滅表示灯または、回転灯です。吹鳴可能な音色の、最大音圧レベル（最大音量）を表します。保護特性を表します。ＮＰＮオープンコレクタ接続（シンク型）に対応しています。電球切れや、振動に強いタイプです。電子音のアラーム音とメロディの両方を内蔵しています。電源線とは別に、信号線が音色と同じ数だけあり、それらを共通線と短絡することで音色切り換えをし、吹鳴する機種のことです。グローブ色を表示の色から選べます。
大型積層式電球回転灯
φ１４０　Ｇ−ＴＯＷＥＲ　ホーンスピーカタイプ
ソケット耐振構造採用！大音量ホーンスピーカタイプ　建設車両にも広く採用され耐振性に優れています。　ＩＰ５３

回転灯・電子音付
GTKM
POINT
・新方式　ソケット耐振構造の採用により、振動による電球切れを緩和します。
・音量は最大１０５ｄBです。（内蔵ボリュームで０〜１０５ｄBまで調節可能）
・外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。また、２４Ｖタイプは受注生産にてＰＮＰオープンコレクタ接続仕様も製作可能です。
・減音回路付き（２５ｄＢ　ｄｏｗｎ）のため、タイマーを別途で組み合わせることにより夜間の音量を下げるなどができます。
・同時に複数の電子音起動信号が入った場合、若い番号の信号を優先します。
・グローブの交換が簡単にできます。

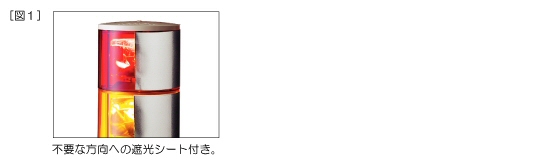

・付属の遮光シートを使用すると不要な方向への光を遮断できます。（約１８０度）［図１］
・２種類のアラーム音と２種類のメロディーを外部接点で制御できるマルチタイプです。
・予備球を１個内蔵しています。
・保護特性ＩＰ５３（正方向取り付け時）です。
・受注生産対応にて輸出仕様タイプ（ＡＣ１２０Ｖ、ＡＣ２４０Ｖ）も承ります。

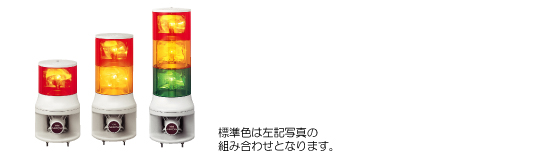

【製品群】

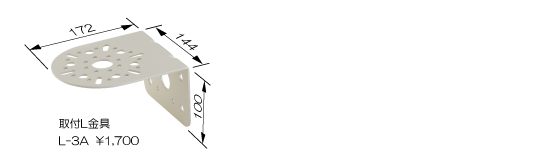

【オプション】

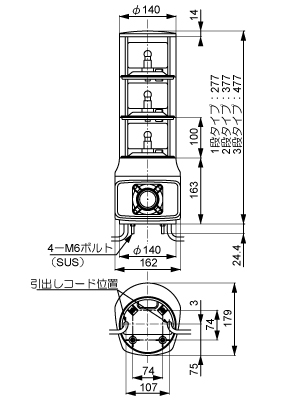

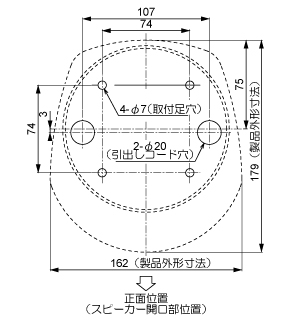

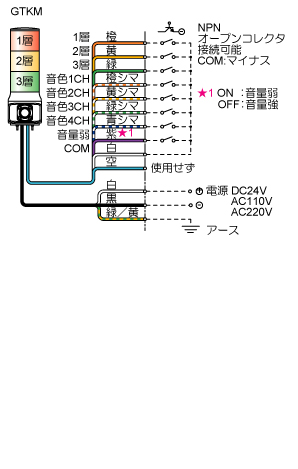

【外観寸法図・取付図・結線図（ＰＤＦ）】
GTKM_1.pdf
0.2 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2006年2月21日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
GTKM_2.pdf
1.4 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
GTKM_3.dxf
0.9 M

　　
【仕様表】
　定格電源電圧段数型式使用電圧範囲消費電力信号線接点容量電子音音圧レベル製品質量標準価格
φ140積層式回転灯 マルチタイプ メロディ
・
アラーム音		 DC24V 1 GTKM-24-1 19〜29V22W 電源電圧以上
50mA以上		 1.チャイム音
(ピンポーン…)

2.ピピピピ音
(ピピピピ…)

3.禁じられた遊び(曲)

4.カチューシャ(曲)

(▲2)
最大105dB
(1m前方)		 3.2kg\33,100-
2GTKM-24-234W3.6kg\39,100-
3GTKM-24-346W4.0kg\45,100-
AC110V1GTKM-100-190〜120V22WDC24V以上
50mA以上		3.2kg\37,000-
2GTKM-100-234W3.6kg\43,000-
3GTKM-100-346W4.0kg\49,000-
AC220V1GTKM-200-1180〜240V22W3.2kg\37,000-
2GTKM-200-234W3.6kg\43,000-
3GTKM-200-346W4.0kg\49,000-
　
　光源閃光速度
(▲1)		IP電球材質引き出し線
長さ線種
GTKM DC24V 電球 140min-1±10% IP53
防塵防雨構造		 D07 G18,BA15S/19 24V10W 上部カバー：ASA樹脂
グローブ：メタクリル樹脂
ボディ部：ASA樹脂		 500mm VCT-F(φ8)10芯
VCT-F(φ7)3芯		 信号線：UL1007AWG22×10本
電源線：0.75mm2×3芯
AC110V・AC220V D03 12V10W

(▲1)各層の回転速度は、同期しません。
(▲2)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。



　　
