生産終了（予定）時期2009年12月
　　
白熱電球を使用した点灯・点滅表示灯または、回転灯です。吹鳴可能な音色の、最大音圧レベル（最大音量）を表します。保護特性を表します。ブザー１音を内蔵しています。グローブ色を表示の色から選べます。
超小型電球表示灯
φ６６　フリーアングル（電球表示灯）
拡散効率が高い超小型表示灯
　　ＦＳＳＣＢ−Ｓ、ＦＳＳＴＢ−Ｍ／−Ｇ／−Ｓは2007年12月　生産終了
　　ＦＳＳＣＢ−Ｍ／−Ｇは2009年12月　生産終了
グッドデザイン賞　受賞商品です。

点灯式・ブザー付（マグネット取付）
作動させると点灯します。 底面の磁石で、鉄板に設置できます。
FSSCB-M
点灯式・ブザー付（直付け）
作動させると点灯します。
FSSCB-G
点灯式・ブザー付（吸盤取付）
作動させると点灯します。 底面の吸盤でガラス面にでも設置できます。
FSSCB-S
点滅式・ブザー付（マグネット取付）
作動させると点滅します。 底面の磁石で、鉄板に設置できます。
FSSTB-M
点滅式・ブザー付（直付け）
作動させると点滅します。
FSSTB-G
点滅式・ブザー付（吸盤取付）
作動させると点滅します。 底面の吸盤でガラス面にでも設置できます。
FSSTB-S
POINT
・拡散効率の高いレンズカットグローブが光源を美しく見せます。
・グローブは耐候性・透光性に優れた耐熱ＡＳ樹脂です。
・電子ブザーの音量は約８０ｄＢです。
※吸盤式は受注生産になりますので納期についてはお問い合わせください。
・保護特性ＩＰ２３（正方向取り付け時）水のかかる場所でも使用可能です。
【製品群】

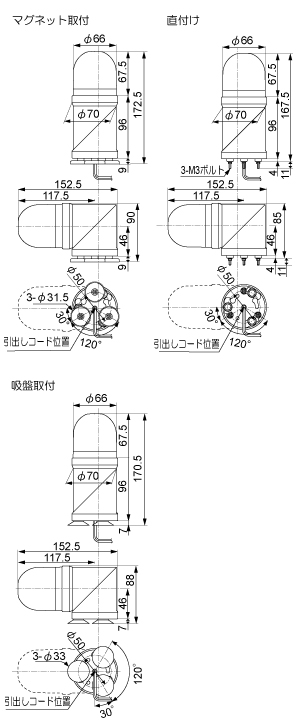

【外観寸法図・取付図・結線図（ＰＤＦ）】
FSSCB-M_1.pdf
0.3 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2005年4月21日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
FSSCB-M_2.pdf
2.2 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
FSSCB-M_3.dxf
0.2 M

　　
【仕様表】
　定格電源電圧グローブ色型式使用電圧範囲消費電力突入電流電子ブザー音音圧レベル製品質量標準価格備考
点灯式 マグネット型 AC/DC24V 赤 FSSCB-24MR 21.6〜26.4V 5W2A 連続音
(点灯式)
(▲3)

80dB
(1m前方)
(▲1)		 0.31kg \8,100- 　
黄 FSSCB-24MY 　
緑 FSSCB-24MG 　
青 FSSCB-24MB 　
AC100V 赤 FSSCB-100MR 90〜110V 10W 1A 　
黄 FSSCB-100MY 　
緑 FSSCB-100MG 　
青 FSSCB-100MB 　
AC200V 赤 FSSCB-200MR 180〜220V 8W 0.5A \8,600- 　
黄 FSSCB-200MY 　
緑 FSSCB-200MG 　
青 FSSCB-200MB 　
直付型AC/DC24V赤FSSCB-24GR21.6〜26.4V5W2A0.26kg\7,100-　
黄FSSCB-24GY　
緑FSSCB-24GG　
青FSSCB-24GB　
AC100V赤FSSCB-100GR90〜110V10W1A　
黄FSSCB-100GY　
緑FSSCB-100GG　
青FSSCB-100GB　
AC200V赤FSSCB-200GR180〜220V8W0.5A\7,600-　
黄FSSCB-200GY　
緑FSSCB-200GG　
青FSSCB-200GB　
吸盤型 AC/DC24V 赤 FSSCB-24SR 21.6〜26.4V 5W 2A \7,300- 受注生産品
(▲2)
黄FSSCB-24SY
緑FSSCB-24SG
青FSSCB-24SB
AC100V赤FSSCB-100SR90〜110V10W1A
黄FSSCB-100SY
緑FSSCB-100SG
青FSSCB-100SB
AC200V 赤 FSSCB-200SR 180〜220V 8W 0.5A \7,800-
黄FSSCB-200SY
緑FSSCB-200SG
青FSSCB-200SB
点滅式 マグネット型 AC/DC24V 赤 FSSTB-24MR 21.6〜26.4V 5W 2A 断続音
(点滅式)
(▲3)		 0.31kg \10,800- 　
黄 FSSTB-24MY 　
緑 FSSTB-24MG 　
青 FSSTB-24MB 　
AC100V赤FSSTB-100MR90〜110V10W1A　
黄FSSTB-100MY　
緑FSSTB-100MG　
青FSSTB-100MB　
AC200V 赤 FSSTB-200MR 180〜220V 8W 0.5A \11,200- 　
黄 FSSTB-200MY 　
緑 FSSTB-200MG 　
青 FSSTB-200MB 　
直付型 AC/DC24V 赤 FSSTB-24GR 21.6〜26.4V 5W 2A 0.26kg \9,800- 　
黄 FSSTB-24GY 　
緑 FSSTB-24GG 　
青 FSSTB-24GB 　
AC100V赤FSSTB-100GR90〜110V10W1A　
黄FSSTB-100GY　
緑FSSTB-100GG　
青FSSTB-100GB　
AC200V 赤 FSSTB-200GR 180〜220V 8W 0.5A \10,300- 　
黄 FSSTB-200GY 　
緑 FSSTB-200GG 　
青 FSSTB-200GB 　
吸盤型 AC/DC24V 赤 FSSTB-24SR 21.6〜26.4V 5W 2A \10,000- 受注生産品
(▲2)
黄 FSSTB-24SY
緑 FSSTB-24SG
青 FSSTB-24SB
AC100V赤FSSTB-100SR90〜110V10W1A
黄FSSTB-100SY
緑FSSTB-100SG
青FSSTB-100SB
AC200V 赤 FSSTB-200SR 180〜220V 8W 0.5A \10,500-
黄 FSSTB-200SY
緑 FSSTB-200SG
青 FSSTB-200SB
　
　光源点滅速度IP電球材質引き出し線
長さ線種
FSSCBAC/DC24V電球点滅しませんIP23
防雨構造		D09G18,BA15S/1924V5Wグローブ：AS樹脂
ボディ：ABS樹脂		400mm電源線VFF0.75mm2×2芯
AC100VD35G18,BA15D/19110V10W
AC200VD36220V10W
FSSTBAC/DC24V80min-1±10%D09G18,BA15S/1924V5W
AC100VD35G18,BA15D/19110V10W
AC200VD36220V10W

(▲1)記載の音圧レベルは、本体前方1ｍでの最大音圧です。電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲2)受注生産品です。納期についてはお問い合わせください。
(▲3)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。


　　
