生産終了（予定）時期2009年12月
【推奨代替品】LRLK-A
　　
白熱電球を使用した点灯・点滅表示灯または、回転灯です。吹鳴可能な音色の、最大音圧レベル（最大音量）を表します。保護特性を表します。グローブ色を表示の色から選べます。
小型電球回転灯
φ１２０　ピカミニッコ１２０　１２面
輝く１２面カットグローブ採用のφ１２０回転灯!!
ＡＳＫ−１２Ｖ、２４Ｖ、４８Ｖ、１００Ｖ、２００Ｖタイプ
ＡＳＫ−ＶＩタイプ
ＡＳＫＢ−１２Ｖ、２４Ｖ、１００Ｖ、２００Ｖタイプ
ＡＳＫＢ−ＶＩタイプ
ＡＳＫＢ−４８Ｖタイプ
2009年12月　生産終了
2003年12月　生産終了
2009年12月　生産終了
2003年12月　生産終了
2006年1月　生産終了
代替品　LRLK-A
代替品　なし
代替品　LRLKB-A
代替品　なし
代替品　LRLKB-A


ASK
ブザー付
ブザー１音を内蔵しています。
ASKB
POINT
・外周を１２面、内周を丸にする事により乱射し、今までにない乱反射の強力回転閃光をします。
・ＡＳＫＢの電子ブザー（最大９０ｄＢ）は断続間隔の長短、音量の強弱の４種類のバリエーションが切り換えスイッチで選べます。
・ASKは電源電圧ＤＣ４８Ｖ仕様も受注生産対応致します。
・保護特性ＩＰ２３（正方向取り付け時）です。
・ＡＳＫは予備球を１個内蔵しています。

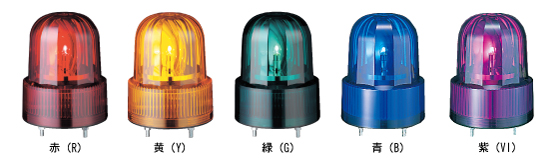

【製品群】
【オプション】






【外観寸法図・取付図・結線図（ＰＤＦ）】
ASK_1.pdf
0.3 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2008年1月25日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ASK_2.pdf
1.4 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ASK_3.dxf
0.5 M

　　
【仕様表】
　 定格電源電圧 グローブ色 型式 使用電圧範囲 消費電力 突入電流 電子ブザー音 音圧レベル 製品質量 標準価格 備考
φ120回転灯 ブザー無し DC12V 赤 ASK-12R 10.8〜13.2V 10W 8A なし なし 0.5kg \7,400- 　
黄 ASK-12Y 　
緑 ASK-12G 　
青 ASK-12B 　
紫 ASK-12VI 　
AC/DC24V 赤 ASK-24R 21.6〜26.4V 4A 　
黄 ASK-24Y 　
緑 ASK-24G 　
青 ASK-24B 　
紫 ASK-24VI 　
DC48V 赤 ASK-48R 43.2〜52.8V 2A \11,600- 受注生産品
(▲2)
黄 ASK-48Y
緑 ASK-48G
青 ASK-48B
紫 ASK-48VI
AC100V 赤 ASK-100R 90〜110V 1A 0.6kg \7,800- 　
黄 ASK-100Y 　
緑 ASK-100G 　
青 ASK-100B 　
紫 ASK-100VI 　
AC200V 赤 ASK-200R 180〜220V 12W 0.5A \8,400- 　
黄 ASK-200Y 　
緑 ASK-200G 　
青 ASK-200B 　
紫 ASK-200VI 　
ブザー付 DC12V 赤 ASKB-12R 10.8〜13.2V 10W 8A 断続音・長

断続音・短

(▲5)		 高：65〜90dB
低：65〜70dB
(1m前方)
(▲1)		 0.5kg \10,500- 受注生産品
(▲2)
黄 ASKB-12Y
緑 ASKB-12G
青 ASKB-12B
紫 ASKB-12VI
AC/DC24V 赤 ASKB-24R 21.6〜26.4V 4A 　
黄 ASKB-24Y 　
緑 ASKB-24G 　
青 ASKB-24B 　
紫 ASKB-24VI 　
DC48V 赤 ASKB-48R 43.2〜52.8V 3A 13,500- 受注生産品
(▲1)
黄 ASKB-48Y
緑 ASKB-48G
青 ASKB-48B
紫 ASKB-48VI
AC100V 赤 ASKB-100R 90〜110V 1A 0.6kg \11,000- 　
黄 ASKB-100Y 　
緑 ASKB-100G 　
青 ASKB-100B 　
紫 ASKB-100VI 　
AC200V 赤 ASKB-200R 180〜220V 12W 0.5A \11,600- 　
黄 ASKB-200Y 　
緑 ASKB-200G 　
青 ASKB-200B 　
紫 ASKB-200VI 　
　
　 光源 閃光速度 IP 電球 材質 引き出し線
長さ 線種
DC12V 電球 140min-1
(▲4)		 IP23 D03 G18,BA15S/19 12V10W グローブ：AS樹脂
ボディ：ABS樹脂 		400mm 電源線 VFF0.75mm2×2芯
AC/DC24V D07 24V10W
DC48V
(▲3)		 DD60 55V10W
AC100V D15 T20,BA15D/19 110V10W VFF0.75mm2×2芯
プラグ付
AC200V D20 220V15W VFF0.75mm2×2芯

(▲1)記載の音圧レベルは、本体前方1ｍでの最大音圧です。音色、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲2)受注生産品です。納期についてはお問い合わせください。
(▲3)ASKのみ
(▲4)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲5)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。


　　
