生産終了（予定）時期2007年12月 |
|
【推奨代替品】APF-A
|
|
| |
|
|
| 超小型フラッシュ表示灯 |
| □７０ ミニッ角７０（キセノン灯） |
| 角型デザインのキセノン点滅灯 |
|
|
|
|
|
| POINT |
・レンズカットグローブがキセノンの発光を大きく、美しく見せます。

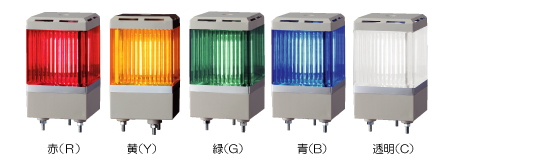

・グローブ色は、赤・黄・緑・青・透明の５色です。
・寿命は約５，０００時間です。
・保護特性ＩＰ３０（正方向取り付け時）水のかからない場所でご使用ください。 |
| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
ASHX_1.pdf
0.1 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2005年4月21日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ASHX_2.pdf
0.3 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ASHX_3.dxf
1 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| | 定格電源電圧 | グローブ色 | 型式 | 使用電圧範囲 | 消費電力 | 突入電流 | 製品質量 | 標準価格 |
| □70フラッシュ表示灯 | AC100V | 赤 | ASHX-100R | 90〜110V | 4.5W | 5A | 0.3kg | \8,600- |
| 黄 | ASHX-100Y |
| 緑 | ASHX-100G |
| 青 | ASHX-100B |
| 透明 | ASHX-100C |
|
|
|
| | 光源 | 点滅速度 | IP | 材質 | 引き出し線 |
| 長さ | 線種 |
| AC100V | キセノン球 | 75min-1±10 % | IP30
屋内専用型 | グローブ：AS樹脂
ボディ：ABS樹脂 | 400mm | 電源線 | VSF0.75mm2×2芯 |
|
|
| |
|
| |
