生産終了（予定）時期2007年12月
【推奨代替品】LEUT
　　
白熱電球を使用した点灯・点滅表示灯または、回転灯です。保護特性を表します。ＡＢＳ樹脂に、メタリック塗装をしたボディです。電球切れや、振動に強いタイプです。グローブ色を表示の色から選べます。
耐振型積層式電球表示灯
φ５６　お振　ポール取付メタリックボディーカラータイプ
耐振電球及び耐振ゴム採用　耐振型積層式表示灯
ＩＥＣ・ＥＮ規格適合品です。ＥＵ諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。受注生産にて承ります。

点灯式
作動させると点灯します。
AN
点灯・点滅式
信号線または、内蔵スイッチの切り換えで、点灯・点滅を制御できます。
ANT
POINT
・本体下部及び内部構造に振動吸収機構を持ち、振動周波数の広い範囲にわたって吸収効果を発揮し、電球への影響を大幅に低減しています。
・使用電球も新たに設計開発した長寿命型耐振構造球を採用しており、電球寿命は従来の電球に比べて当社比約３倍強となっています。
・点灯式、各段からの信号線にて、目的の段が点灯します。
・ＡＮＴは点滅回路内蔵により該当する信号線で各段個別に点灯・点滅の切り換えができます。（点灯、点滅共ＯＮ時点灯となります。）
・ＡＮ２４Ｖ仕様のオープンコレクタ対応品も製作可能です。
・保護特性ＩＰ２０　水のかからない場所でご使用ください。
・ＩＥＣ・ＥＮ規格適合品も有ります。
【製品群】
【オプション】

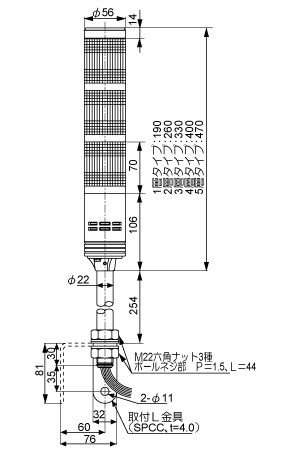

【外観寸法図・取付図・結線図（ＰＤＦ）】
AN_1.pdf
0.2 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2005年4月21日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
AN_2.pdf
1.6 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
AN_3.dxf
0.2 M

　　

【仕様表】
　 定格電源電圧 段数 型式 使用電圧範囲 消費電力 信号線接点容量 製品質量
Mass		 標準価格 備考
φ56積層式表示灯 点灯 DC12V 1 AN-12-1 10.8〜13.2V 5W 電源電圧以上
4A以上		 0.7kg \10,000- 受注生産品(▲)
2 AN-12-2 10W 0.8kg \11,900-
3 AN-12-3 15W 0.9kg \13,800-
4 AN-12-4 20W 1.0kg \16,700-
5 AN-12-5 25W 1.1kg \18,600-
AC/DC24V 1 AN-24-1 21.6〜26.4V 10W 0.7kg \10,000- 　
2 AN-24-2 20W 0.8kg \11,900- 　
3 AN-24-3 30W 0.9kg \13,800- 　
4 AN-24-4 40W 1.0kg \16,700- 　
5 AN-24-5 50W 1.1kg \18,600- 　
AC100V 1 AN-100-1 90〜110V 15W 電源電圧以上
1.5A以上		 0.7kg \10,300- 　
2 AN-100-2 30W 0.8kg \12,200- 　
3 AN-100-3 45W 0.9kg \14,100- 　
4 AN-100-4 60W 1.0kg \17,000- 　
5 AN-100-5 75W 1.1kg \18,900- 　
AC200V 1 AN-200-1 180〜220V 10W 電源電圧以上
0.4A以上		 0.7kg \11,200- 　
2 AN-200-2 20W 0.8kg \13,200- 　
3 AN-200-3 30W 0.9kg \15,100- 　
4 AN-200-4 40W 1.0kg \18,000- 　
5 AN-200-5 50W 1.1kg \19,900- 　
点灯
・
点滅		 DC12V 1 ANT-12-1 10.8〜13.2V 5W 電源電圧以上
4A以上		 0.8kg \15,700- 受注生産品(▲)
2 ANT-12-2 10W 0.9kg \17,700-
3 ANT-12-3 15W 1.0kg \19,600-
4 ANT-12-4 20W 1.1kg \22,400-
5 ANT-12-5 25W 1.2kg \24,400-
AC/DC24V 1 ANT-24-1 21.6〜26.4V 10W 0.8kg \15,700- 　
2 ANT-24-2 20W 0.9kg \17,700- 　
3 ANT-24-3 30W 1.0kg \19,600- 　
4 ANT-24-4 40W 1.1kg \22,400- 　
5 ANT-24-5 50W 1.2kg \24,400- 　
AC100V 1 ANT-100-1 90〜110V 15W 電源電圧以上
1.5A以上		 0.8kg \15,100- 　
2 ANT-100-2 30W 0.9kg \17,000- 　
3 ANT-100-3 45W 1.0kg \18,900- 　
4 ANT-100-4 60W 1.1kg \21,800- 　
5 ANT-100-5 75W 1.2kg \23,700- 　
AC200V 1 ANT-200-1 180〜220V 10W 電源電圧以上
0.4A以上		 0.8kg \16,000- 　
2 ANT-200-2 20W 0.9kg \18,000- 　
3 ANT-200-3 30W 1.0kg \19,900- 　
4 ANT-200-4 40W 1.1kg \22,700- 　
5 ANT-200-5 50W 1.2kg \24,700- 　
　
　 光源 点滅速度 IP 電球 材質 引き出し線
長さ 線種
AN DC12V 電球 点滅しません IP20
屋内専用型		 D34 T20,E12 12V5W グローブ：ポリカーボネート樹脂
ボディ：ABS樹脂
ポール(φ22)：STK
(クロームメッキ)
L金具：SPCC(三価クロムクロメートメッキ) 		400mm 信号線：UL1430AWG20×(5)本
電源線：UL1015AWG20×1本
AC/DC24V D22 28V10W
AC100V D23 110V15W
AC200V D24 220V10W
ANT DC12V 80min-1±10% D34 12V5W 信号線：UL1430AWG20×(5)本
点灯線・点滅線：UL1015AWG20×2本
電源線：VCTFK0.75mm2×2芯
AC/DC24V D22 28V10W
AC100V D23 110V15W
AC200V D24 220V10W

(▲)受注生産品です。納期についてはお問い合わせください。


　　
