生産終了（予定）時期2006年2月 |
| |
|
|
| 音声合成内蔵電球回転灯 |
| φ１２０ ピカミニッコ（電子音） |
| 視認性抜群の電子音、アラーム内蔵のハイテク回転灯!! |
|
|
|
|
|
| POINT |
・メロディー・アラームの音量は最大９０ｄBです。（内蔵ボリュームで無段階の音量調節可能）
・同時に複数の電子音起動信号が入った場合、大きい番号の信号を優先します。
・回転灯は外部接点で制御できます。
・電子音は回転灯と連動しており、電子音吹鳴中に回転灯も動作します。
・２種類のアラーム音と２種類のメロディーを外部接点で制御できます。
・外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＰＮＰオープンコレクタ）による直接駆動が可能です。
・保護特性ＩＰ３４（正方向取り付け時）水のかかる場所でも使用可能です。 |
| 【製品群】 |
 |

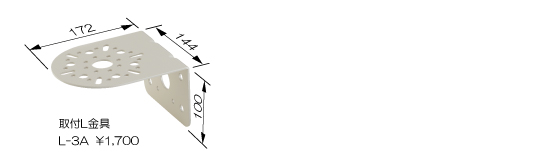

| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
ALM-A_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2006年3月7日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ALM-A_2.pdf
1.3 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ALM-A_3.dxf
0.1 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
使用電圧範囲 |
消費電力 |
信号線接点容量 |
電子音 |
音圧レベル |
製品質量 |
標準価格 |
備考 |
| φ120 電子音内蔵回転灯 |
アラーム
・
メロディＡタイプ |
DC12V |
赤 |
ALM-12AR |
10.8〜13.2V |
13W |
電源電圧以上
10mA以上 |
1.静かな湖畔(曲)
2.山の音楽家(曲)
3.ピン〜ポーン
4.ピピピ…
(▲2)
|
最大90dB
(1m前方) |
0.8kg |
\20,500- |
受注生産品
(▲1) |
| 黄 |
ALM-12AY |
| 緑 |
ALM-12AG |
| 青 |
ALM-12AB |
| 紫 |
ALM-12AVI |
| AC/DC24V |
赤 |
ALM-24AR |
21.6〜26.4V |
15W |
0.9kg |
|
| 黄 |
ALM-24AY |
|
| 緑 |
ALM-24AG |
|
| 青 |
ALM-24AB |
|
| 紫 |
ALM-24AVI |
|
| DC48V |
赤 |
ALM-48AR |
43.2〜52.8V |
13W |
24V以上
10mA以上 |
\25,000- |
受注生産品
(▲1) |
| 黄 |
ALM-48AY |
| 緑 |
ALM-48AG |
| 青 |
ALM-48AB |
| 紫 |
ALM-48AVI |
| AC100V |
赤 |
ALM-100AR |
90〜110V |
12W |
1.2kg |
\23,400- |
|
| 黄 |
ALM-100AY |
|
| 緑 |
ALM-100AG |
|
| 青 |
ALM-100AB |
|
| 紫 |
ALM-100AVI |
|
| AC200V |
赤 |
ALM-200AR |
180〜220V |
|
| 黄 |
ALM-200AY |
|
| 緑 |
ALM-200AG |
|
| 青 |
ALM-200AB |
|
| 紫 |
ALM-200AVI |
|
|
| |
| |
光源 |
閃光速度 |
IP |
電球 |
材質 |
引き出し線 |
| 長さ |
線種 |
| DC12V |
電球 |
140min-1±10% |
IP34
防まつ構造 |
D03 |
G18,BA15S/19 |
12V10W |
グローブ：AS樹脂
ボディ：ABS樹脂
|
400mm |
信号線：UL1007AWG26×6本
COM線・回転灯線：UL1007AWG20×2本
電源線：VFF0.75mm2×2芯
|
| AC/DC24V |
D07 |
24V10W |
| DC48V |
DD60 |
55V10W |
| AC100V |
D32 |
12V5W |
| AC200V |
|
(▲1)受注生産品です。納期についてはお問い合わせください。
(▲2)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。 |
|
| |
|
| |
