生産終了（予定）時期2015年3月 |
|
【推奨代替品】XVR3
|
|
| |
|
|
| 小型電球回転灯 |
| φ１１６ 電球回転灯 |
| 軽量で、多用途に使用できる小型回転灯!! |
|
|
|
|
|
| POINT |
・耐振設計で、信頼と実績を誇るフィラメント式アローライト小型軽量で使いやすい汎用タイプです。
・ボディはＡＢＳ樹脂製、グローブは透明度抜群のメタクリル樹脂を使用しています。
・保護特性ＩＰ２３（正方向取り付け時）です。
・予備球を１個同梱しています。 |

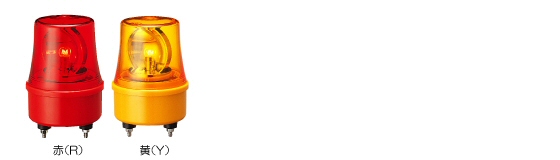

| 【製品群】 |
 |

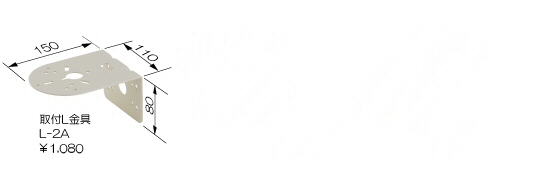

| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|

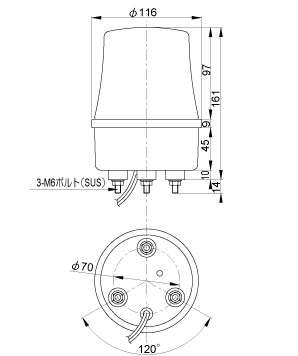

【外観寸法図・取付図・結線図（ＰＤＦ）】
ALCP_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2011年12月16日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ALCP_2.pdf
0.7 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ALCP_3.dxf
0.3 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格
電源電圧 |
グローブ色 |
型式 |
使用電圧範囲 |
消費電力 |
突入電流 |
製品質量 |
参考
標準価格 |
備考 |
| φ116回転灯 |
DC12V |
赤 |
ALCP-12R |
10.8〜13.2V |
15W |
12A |
0.6kg |
\9,700- |
受注生産品
(▲1)
RoHS
対応品 |
| 黄 |
ALCP-12Y |
| AC/DC24V |
赤 |
ALCP-24R |
21.6〜26.4V |
6A |
RoHS
対応品 |
| 黄 |
ALCP-24Y |
| DC48V |
赤 |
ALCP-48R |
43.2〜52.8V |
2A |
\14,600- |
受注生産品
(▲1)
RoHS
対応品 |
| 黄 |
ALCP-48Y |
| AC100V |
赤 |
ALCP-100R |
90〜110V |
10W |
1A |
0.7kg |
\9,700- |
RoHS
対応品 |
| 黄 |
ALCP-100Y |
| AC200V |
赤 |
ALCP-200R |
180〜220V |
0.5A |
| 黄 |
ALCP-200Y |
|
| |
| |
光源 |
閃光速度 |
IP |
電球 |
材質 |
引き出し線 |
| 長さ |
線種 |
| DC12V |
電球 |
140min-1
(▲2)
|
IP23 |
D08 |
G18,BA15S/19 |
12V15W |
グローブ：
メタクリル
樹脂
ボディ：
ABS樹脂
|
400mm |
電源線 |
VFF0.75mm2×2芯
(白、黒)
|
| AC/DC24V |
D10 |
24V15W |
| DC48V |
DD60 |
55V10W |
| AC100V |
D35 |
G18,BA15D/19 |
110V10W |
VFF0.75mm2×2芯
(黒、黒)プラグ付き
|
| AC200V |
D36 |
220V10W |
VFF0.75mm2×2芯
(白、黒)
|
|
(▲1)受注生産品です。納期については株式会社デジタル お客様センターまでお問い合わせください。
(▲2)表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
|
|
| |
|
| |
