生産終了（予定）時期2007年12月 |
|
【推奨代替品】AM
|
|
| |
|
|
| 中型電球回転灯 |
| φ１３８ 中型電球回転灯 |
| 耐久性に優れ、船舶用に対応した機種を揃えた回転灯!! |
|
|
|
|
|
| POINT |
・ボディはＡＢＳ樹脂製、グローブは透明度抜群のメタクリル樹脂を使用しています。
・船舶用低速回転（８０回／分）仕様です。
・ミラーは大型に劣らぬ閃光を放ちます。
・電源電圧ＤＣ４８Ｖ仕様も受注生産対応致します。
・保護特性ＩＰ２３（正方向取り付け時）です。 |

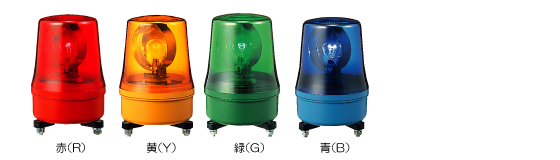

| 【製品群】 |
 |
| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|
【外観寸法図・取付図・結線図（ＰＤＦ）】
ALBJ_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2005年4月21日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
ALBJ_2.pdf
0.2 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
ALBJ_3.dxf
0.1 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| | 定格電源電圧 | グローブ色 | 型式 | 使用電圧範囲 | 消費電力 | 突入電流 | 製品質量 | 標準価格 | 備考 |
| φ138回転灯 |
船舶用低速回転タイプ |
AC/DC24V |
赤 |
ALBJ-24R |
21.6〜26.4V |
36W |
15A |
0.9kg |
\11,400- |
|
| 黄 | ALBJ-24Y | |
| 緑 | ALBJ-24G | |
| 青 | ALBJ-24B | |
| AC100V | 赤 | ALBJ-100R | 90〜110V | 31W | 3A | 1.0kg | |
| 黄 | ALBJ-100Y | |
| 緑 | ALBJ-100G | |
| 青 | ALBJ-100B | |
|
|
|
| | 光源 | 閃光速度 | IP | 電球 | 材質 | 引き出し線 |
| 長さ | 線種 |
| ALBJ |
AC/DC24V |
電球 |
80min-1±10％ |
IP23
防雨構造 |
D11 |
RP35,BA15S/19 |
24V35W |
グローブ：メタクリル樹脂
ボディ：ABS樹脂 |
400mm |
電源線 |
VCTF1.25mm2×2芯 |
| AC100V |
D21 |
RP35,BA15D/19 |
120V40W |
VCTF1.25mm2×2芯プラグ付 |
|
|
| |
|
| |
