生産終了（予定）時期2007年12月 |
|
【推奨代替品】AHVKB
|
|
| |
|
|
| 音声合成内蔵電球回転灯 |
| φ１３５ ビッグホーン（音声合成） |
| 音を重視した現場に最適な汎用音声合成タイプ!! |
|
|
|
|
|
| POINT |
・従来品の音声ＲＯＭと推奨代替品の音声メモリは、形状や方式が異なり互換性がありません。
・小型ながら１０５ｄＢの大音量で内蔵ボリュームで無段階に調節できます。
・音声は起動信号がワンショット（１００ｍｓ以上）の場合、１回コメントを再生し、連続信号の場合は繰り返し再生します。
・バイナリー入力で１５チャンネルのコメントにも対応できます。（別料金）
・点灯ランプ一体型です。
・同時に複数の音声起動信号が入った場合、小さいチャンネル番号のコメントを優先します。
・外部接点で、ランプ単独またはランプと音声の同時制御が可能です。
・外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。
・保護特性ＩＰ２３（正方向取り付け時）です。 |

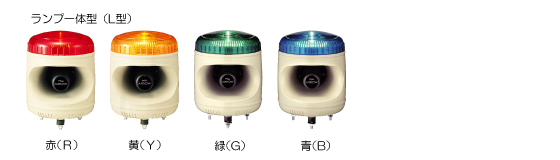

| 【製品群】 |
 |

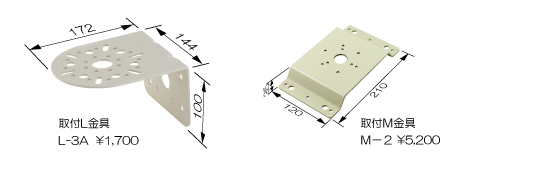

| 【オプション】 |
 |
|
|
|
|
| |
|
|
 |
|

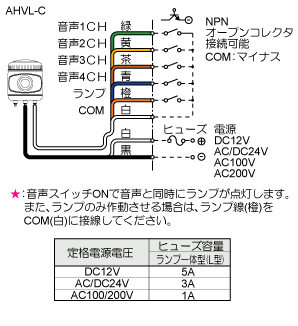

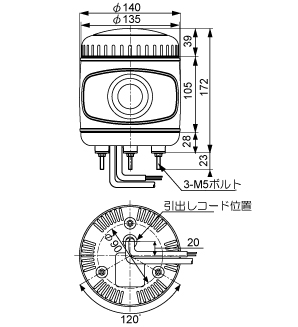

【外観寸法図・取付図・結線図（ＰＤＦ）】
AHVL-C_1.pdf
0.2 M |
 |
|
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2006年1月25日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
AHVL-C_2.pdf
1.7 M |
|
|
|
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
AHVL-C_3.dxf
0.6 M |
 |
|
|
|
|
| |
|
|
| |
| 【仕様表】 |
| |
定格電源電圧 |
グローブ色 |
型式 |
使用電圧範囲 |
消費電力 |
信号線接点容量 |
音声 |
音圧レベル |
製品質量 |
標準価格 |
備考 |
| ランプ一体型 |
DC12V |
赤 |
AHVL-12R-C |
10.8〜13.2V |
8W |
電源電圧以上
10mA以上 |
音声合成方式：ADPCM方式
コメント数：
4種類
(バイナリー：
15種類)
録音時間：
合計16秒
(64Kbit/s)
(▲2)
|
最大105dB
(1m前方) |
1.1kg |
\44,800- |
受注生産品
(▲1) |
| 黄 |
AHVL-12Y-C |
| 緑 |
AHVL-12G-C |
| 青 |
AHVL-12B-C |
| AC/DC24V |
赤 |
AHVL-24R-C |
21.6〜26.4V |
15W |
|
| 黄 |
AHVL-24Y-C |
|
| 緑 |
AHVL-24G-C |
|
| 青 |
AHVL-24B-C |
|
| AC100V |
赤 |
AHVL-100R-C |
90〜110V |
DC24V以上
10mA以上 |
1.4kg |
\47,600- |
|
| 黄 |
AHVL-100Y-C |
|
| 緑 |
AHVL-100G-C |
|
| 青 |
AHVL-100B-C |
|
| AC200V |
赤 |
AHVL-200R-C |
180〜220V |
|
| 黄 |
AHVL-200Y-C |
|
| 緑 |
AHVL-200G-C |
|
| 青 |
AHVL-200B-C |
|
|
| |
| |
光源 |
IP |
電球 |
材質 |
引き出し線 |
| 長さ |
線種 |
| AHVL |
DC12V |
電球 |
IP23
防雨構造 |
D32 |
G18,BA15S/19 |
12V5W |
グローブ：AS樹脂
ボディ：ABS樹脂
|
400mm |
信号線、COM線、ランプ線：
UL1007AWG22×6本
電源線：
VCTFK0.75mm2×2芯
|
| AC/DC24V |
D09 |
24V5W |
| AC100V |
D32 |
12V5W |
| AC200V |
|
| |
| 【ROM容量】(▲2) |
| |
搭載数 |
ROM容量 |
ビットレート |
再生時間 |
| 標準 |
1個 |
1Mbit |
64Kbit/s |
16秒 |
| 特注 |
1個 |
4Mbit |
32Kbit/s |
128秒 |
| 64Kbit/s |
64秒 |
| 128Kbit/s |
32秒 |
|
(▲1)受注生産品です。納期についてはお問い合わせください。
(▲2)従来品(AHVL-A/B)とのROMの互換性はございません。
|
|
| |
|
| |
