HOME > 製品紹介 > アロータワーライトシリーズ積層式電球表示灯 > 中型積層式電球表示灯

生産終了（予定）時期2007年12月

耐振型積層式電球表示灯

φ５６　お振　直付けメタリックボディーカラータイプ

明るい電球タイプの耐振積層式表示灯お振　電球タイプはお振シリーズのみです。耐振構造球を採用しています。

ＩＥＣ・ＥＮ規格適合品です。ＥＵ諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。受注生産にて承ります。

点灯式

点灯・点滅式

AGT

POINT

・本体下部及び内部構造に振動吸収機構を持ち、振動周波数の広い範囲に渡って吸収効果を発揮し、電球への影響を大幅に低減しています。
・使用電球も新たに設計開発した長寿命型、耐振構造球を使用しており、電球寿命は従来の電球に比べて当社比３倍強になっています。
・電球の交換及びグローブの組み替えは、工具無しで簡単にできます。
・ＡＧＴは点滅回路内蔵により該当する信号線で各段個別に点灯・点滅の切り換えができます。（点灯・点滅共ＯＮ時点灯となります。）
・ＡＧ２４Ｖ仕様のオープンコレクタ対応品も製作可能です。
・保護特性ＩＰ２０　水のかからない場所でご使用ください。
・ＩＥＣ・ＥＮ規格適合品も有ります。

【製品群】

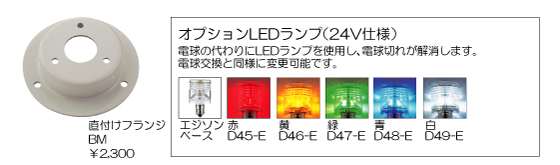

【オプション】


【外観寸法図・取付図・結線図（ＰＤＦ）】 AG_1.pdf 0.2 M

【取扱説明書】 ※掲載の取扱説明書は最新の内容です（2005年4月21日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。 AG_2.pdf 1.6 M


【外観寸法図（DXF）】 ※右クリックでダウンロードしてください。 AG_3.dxf 0.2 M

【仕様表】

		定格電源電圧	段数	型式	使用電圧範囲	消費電力	信号線接点容量	製品質量	標準価格	備考
φ56積層式表示灯	点灯	DC12V	1	AG-12-1	10.8～13.2V	5W	電源電圧以上 4A以上	0.2kg	\8,600-	受注生産品(▲)
			2	AG-12-2		10W		0.3kg	\10,500-
			3	AG-12-3		15W		0.4kg	\12,400-
			4	AG-12-4		20W		0.5kg	\15,300-
			5	AG-12-5		25W		0.6kg	\17,200-
		AC/DC24V	1	AG-24-1	21.6～26.4V	10W		0.2kg	\8,600-
			2	AG-24-2		20W		0.3kg	\10,500-
			3	AG-24-3		30W		0.4kg	\12,400-
			4	AG-24-4		40W		0.5kg	\15,300-
			5	AG-24-5		50W		0.6kg	\17,200-
		AC100V	1	AG-100-1	90～110V	15W	電源電圧以上 1.5A以上	0.2kg	\8,900-
			2	AG-100-2		30W		0.3kg	\10,800-
			3	AG-100-3		45W		0.4kg	\12,700-
			4	AG-100-4		60W		0.5kg	\15,600-
			5	AG-100-5		75W		0.6kg	\17,500-
		AC200V	1	AG-200-1	180～220V	10W	電源電圧以上 0.4A以上	0.2kg	\9,800-
			2	AG-200-2		20W		0.3kg	\11,700-
			3	AG-200-3		30W		0.4kg	\13,600-
			4	AG-200-4		40W		0.5kg	\16,500-
			5	AG-200-5		50W		0.6kg	\18,400-
	点灯・点滅	DC12V	1	AGT-12-1	10.8～13.2V	5W	電源電圧以上 4A以上	0.3kg	\14,300-	受注生産品(▲)
			2	AGT-12-2		10W		0.4kg	\16,200-
			3	AGT-12-3		15W		0.5kg	\18,100-
			4	AGT-12-4		20W		0.6kg	\21,000-
			5	AGT-12-5		25W		0.7kg	\22,900-
		AC/DC24V	1	AGT-24-1	21.6～26.4V	10W		0.3kg	\14,300-
			2	AGT-24-2		20W		0.4kg	\16,200-
			3	AGT-24-3		30W		0.5kg	\18,100-
			4	AGT-24-4		40W		0.6kg	\21,000-
			5	AGT-24-5		50W		0.7kg	\22,900-
		AC100V	1	AGT-100-1	90～110V	15W	電源電圧以上 1.5A以上	0.3kg	\13,600-
			2	AGT-100-2		30W		0.4kg	\15,600-
			3	AGT-100-3		45W		0.5kg	\17,500-
			4	AGT-100-4		60W		0.6kg	\20,300-
			5	AGT-100-5		75W		0.7kg	\22,300-
		AC200V	1	AGT-200-1	180～220V	10W	電源電圧以上 0.4A以上	0.3kg	\14,600-
			2	AGT-200-2		20W		0.4kg	\16,500-
			3	AGT-200-3		30W		0.5kg	\18,400-
			4	AGT-200-4		40W		0.6kg	\21,300-
			5	AGT-200-5		50W		0.7kg	\23,200-

		光源	点滅速度	IP	電球			材質	引き出し線
									長さ	線種
AG	DC12V	電球	点滅しません	IP20 屋内専用型	D34	T20,E12	12V5W	グローブ：ポリカーボネート樹脂ボディ：ABS樹脂	400mm	信号線：UL1430AWG20×(5)本電源線：UL1015AWG20×1本
	AC/DC24V				D22		28V10W
	AC100V				D23		110V15W
	AC200V				D24		220V10W
AGT	DC12V		80min^-1±10%		D34		12V5W			信号線：UL1430AWG20×(5)本点灯線・点滅線：UL1015AWG20×2本電源線：VCTFK0.75mm²×2芯
	AC/DC24V				D22		28V10W
	AC100V				D23		110V15W
	AC200V				D24		220V10W

(▲)受注生産品です。納期についてはお問い合わせください。
