生産終了（予定）時期2010年12月
　　
白熱電球を使用した点灯・点滅表示灯または、回転灯です。吹鳴可能な音色の、最大音圧レベル（最大音量）を表します。保護特性を表します。グローブ色を表示の色から選べます。
耐振型・積層式電球回転灯
□１３２　振坊
□１３２回転灯タイプ（振坊）
ＩＥＣ・ＥＮ規格適合品です。ＥＵ諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。受注生産にて承ります。

回転灯
AFR
回転灯・ブザー付
ブザー１音を内蔵しています。
AFRB
POINT
・各段の回転灯シャーシ固定部に振動吸収機構を持ち、振動周波数の広い範囲に渡って吸収効果を発揮し電球への影響を大幅に低減します。
・グローブは四方をレンズ型にすることにより内部の光源を一回り大きく見せ遠方からでも確認しやすくなっています。耐候性、透光性に優れたメタクリル樹脂を使用し、赤、黄、緑、青の４色があります。
・ブザー内蔵のＡＦＲＢ型では、ブザー断続音９０ｄＢを、また、音量の調節は本体底面のボリュームによって行います。
・予備球を１個内蔵しています。
・保護特性ＩＰ３４（正方向取り付け時）です。
・ＩＥＣ・ＥＮ規格適合品も有ります。
【製品群】
【オプション】

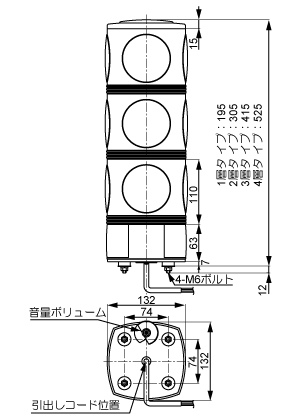

【外観寸法図・取付図・結線図（ＰＤＦ）】
AFR_1.pdf
0.3 M
【取扱説明書】
※掲載の取扱説明書は最新の内容です（2009年1月5日現在）。仕様変更等により、お手持ちの商品と記載内容が異なる場合がありますのでご了承ください。
AFR_2.pdf
1.6 M
【外観寸法図（DXF）】
※右クリックでダウンロードしてください。
AFR_3.dxf
1.1 M

【詳細説明】
・耐振性比較データ ・振動吸収機構
■防振ゴム
取付部および周囲からの振動を防振ゴムで吸収しシャーシへの振動を柔らげます。


・型式の付け方　How　to　construction　Model　No.
標準色以外の色の組合せは受注対応で承ります。（価格は、標準品と同じです。納期については、株式会社デジタル　シグナリング販売事業部までお問い合わせください。）ご注文の際は、下記の要領でご指定ください。(▲1)

　　
【仕様表】
　 定格電源電圧 段数 型式(▲1) 使用電圧範囲 消費電力 信号線接点容量 電子ブザー音 音圧レベル 製品質量 標準価格 備考
□132積層式回転灯 ブザー無し DC12V 1 AFR-12-1 10.8〜13.2V 11W 電源電圧以上
10A以上		 なし なし 1.2kg \13,400- 受注生産品
(▲3)
2 AFR-12-2 22W 1.9kg \19,800-
3 AFR-12-3 33W 2.5kg \26,100-
4 AFR-12-4 44W 3.1kg \36,600-
AC/DC24V 1 AFR-24-1 21.6〜26.4V 11W 電源電圧以上
5A以上		 1.2kg \13,400- 　
2 AFR-24-2 22W 1.9kg \19,800- 　
3 AFR-24-3 33W 2.5kg \26,100- 　
4 AFR-24-4 44W 3.1kg \36,600- 　
AC100V 1 AFR-100-1 90〜110V 6W AC12V以上
5A以上		 1.5kg \14,500- 　
2 AFR-100-2 12W 2.4kg \20,800- 　
3 AFR-100-3 18W 3.1kg \27,200- 　
4 AFR-100-4 24W 3.7kg \37,600- 　
AC200V 1 AFR-200-1 180〜220V 6W 1.5kg \15,500- 　
2 AFR-200-2 12W 2.4kg \21,900- 　
3 AFR-200-3 18W 3.1kg \28,200- 　
4 AFR-200-4 24W 3.7kg \38,700- 　
ブザー付 DC12V 1 AFRB-12-1 10.8〜13.2V 11W 電源電圧以上
10A以上		 断続音
(▲5)
90dB
(1m前方)
(▲2)		 1.2kg \17,600- 受注生産品
(▲3)
2 AFRB-12-2 22W 1.9kg \24,000-
3 AFRB-12-3 33W 2.5kg \30,300-
4 AFRB-12-4 44W 3.1kg \40,800-
AC/DC24V 1 AFRB-24-1 21.6〜26.4V 11W 電源電圧以上
5A以上		 1.2kg \17,600- 　
2 AFRB-24-2 22W 1.9kg \24,000- 　
3 AFRB-24-3 33W 2.5kg \30,300- 　
4 AFRB-24-4 44W 3.1kg \40,800- 　
AC100V 1 AFRB-100-1 90〜110V 6W AC12V以上
5A以上		 1.5kg \18,700- 　
2 AFRB-100-2 12W 2.4kg \25,000- 　
3 AFRB-100-3 18W 3.1kg \31,400- 　
4 AFRB-100-4 24W 3.7kg \41,900- 　
AC200V 1 AFRB-200-1 180〜220V 6W 1.5kg \19,800- 　
2 AFRB-200-2 12W 2.4kg \26,100- 　
3 AFRB-200-3 18W 3.1kg \32,300- 　
4 AFRB-200-4 24W 3.7kg \42,900- 　
　
　 光源 閃光速度 IP 電球 材質 引き出し線
長さ 線種
AFR DC12V 電球 140min-1
(▲4)		 IP34
 D03 G18,BA15S/19 12V10W グローブ：メタクリル樹脂
ボディ：ABS樹脂 		400mm 信号線：
UL1015AWG20×4本
電源線：
UL1015AWG20×1本
AC/DC24V D07 24V10W
AC100V・AC200V D32 12V5W 信号線：
UL1015AWG20×5本
電源線：
VCTFK0.75mm2×2芯
AFRB DC12V D03 12V10W 信号線：
UL1015AWG20×8本
電源線：
UL1015AWG20×1本
AC/DC24V D07 24V10W
AC100V・AC200V D32 12V5W 信号線：
UL1015AWG20×9本
電源線：
VCTFK0.75mm2×2芯
(▲1)標準色は、【製品群】写真の組み合せとなります。標準色以外の色の組み合せは、受注対応で承ります。本製品は、ご購入後の色の組み替えが可能です。（価格は、標準色と同じです。納期については、株式会社デジタル　シグナリング販売事業部までお問い合わせください。)色配列は、型式の最後に、最上段から順に、R,Y,G,Bでご指定ください。
(▲2)記載の音圧レベルは、本体前方1ｍでの最大音圧です。電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲3)受注生産品です。納期についてはお問い合わせください。
(▲4)各層の回転は、同期しません。また、表記の閃光速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲5)メロディー、およびアラーム音のご確認は、お客様センターまでお問い合わせください。



　　
