| 品名 |
型式 |
参考
標準価格
（税抜） |
材質・色調 |
適用機種 |

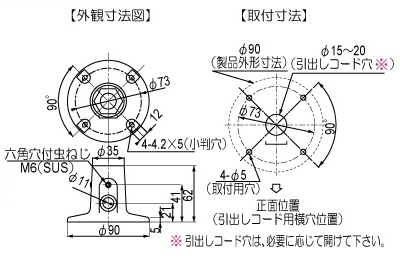

| φ17ポール取付台 |
SB-102 |
\2,700- |
台座：アルミダイカスト（シルバーグレー）
ゴムブッシュ：ＣＲ |
ANSD,ANSDB,ANSTDB,
LOUT,LOUTB,LOUTWB,
ROMTB,ROT |
|
|
|
|
| 品名 |
型式 |
参考
標準価格
（税抜） |
材質・色調 |
適用機種 |

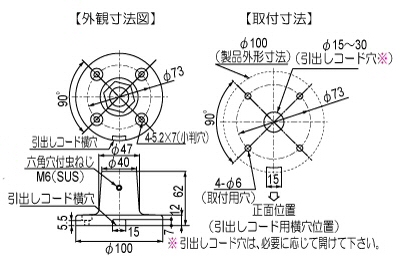

| φ22ポール取付台 |
SB-103 |
\2,700- |
台座：アルミダイカスト（シルバーグレー） |
ACP,AKP,AND,
ANDB,ANTD,ANTDB,
LEUT,LEUTB,LEUTWB,
RET,RETB |
|
|
|
|
| 品名 |
型式 |
参考
標準価格
（税抜） |
材質・色調 |
適用機種 |

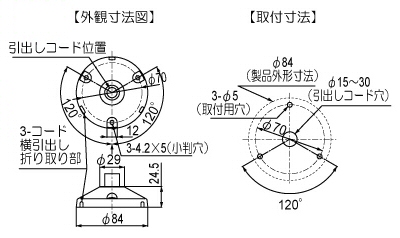

| 取付台 |
PB-101 |
\1,200- |
台座：ＡＢＳ樹脂（ホワイトグレー）
差込金具：ＢＳＢＭ（三価クロムクロメートメッキ） |
ANSD,ANSDB,ANSTDB,
AP,APC,APF-A,APW,
LAP-A,LAPE,LRP-A,LOUT
LOUTB,LOUTWB,ROMTB,ROT |
|
|
|
|
| 品名 |
型式 |
参考
標準価格
（税抜） |
材質・色調 |
適用機種 |

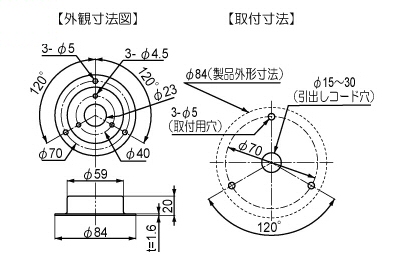

直付け
フランジ |
BM |
\3,000- |
SPCC
（塗装色 DIC547） |
AGD,AGDB,AGTD,AGTDB,
ASS,ASSC,ASSE,ASST,
ASSX,LEUG,LEMG,LEUGB,
LEUGWB,LEMGWB,
REG,REGB,REMG,REMGB
|
|
|
|
|
| 品名 |
型式 |
参考
標準価格
（税抜） |
材質・色調 |
適用機種 |

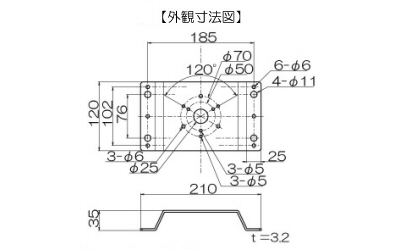

取付
M金具 |
M-1 |
\4,600- |
SPCC
アイボリー |
AF,AGME-A,AGTME-A,
ALF,ALFB,ALK,
ALKB,ASC,ASCB,ASCN,
ASD,ASF,ASFB,ASFS,
ASH,ASHC,ASK,ASKB,
ASX,ASXF-A,AP,APC,
APF-A,APW,AX,AXB,
LASN-A,LASNB-A,LAP-A,LAPE,
LAX-A,LAXE,LRLK-A,LRLKB-A,
LRP-A,LRSC-A,LRSCE-A,LRSD-A,LRSJ-A,
LRSK-A,LRSKB-A,LRSX-A,LRX-A,
UTK,UTKB,UTL,UTLB,
UTLR,UTLRB
|
| 取り付けに際して |
|
弊社金具などを、装置や壁面などへ取り付ける際は、いずれかの取付方法で、所定の本数のネジを使用して固定してください。
|
| 型式 |
取付方法① |
取付方法② |
| 取付穴サイズ |
使用ネジサイズ×本数 |
取付穴サイズ |
使用ネジサイズ×本数 |
| M-1 |
φ11 ×4ヶ所 |
M10×4本 |
φ6 ×4ヶ所 |
M5×4本 |
|
| |
|
|
|
|
| 品名 |
型式 |
参考
標準価格
（税抜） |
材質・色調 |
適用機種 |

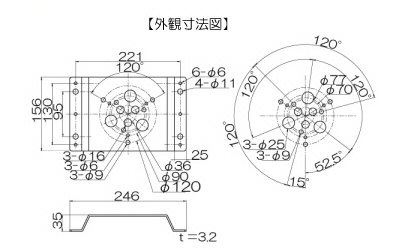

取付
M金具 |
M-2 |
\5,500- |
SPCC
アイボリー |
AHEK,AHMCK-D,AHMCK-E,AHVK-C,
AHVN-C,ALB,ALG,ALGN,
ALME,ALN,ALNF-A,ALNT,
ALVB-C,AM,ASME,ASVB-C,
LAL-A,LALA-A,LRMT-A,LRMZ,LRMZE
|
| 取り付けに際して |
|
弊社金具などを、装置や壁面などへ取り付ける際は、いずれかの取付方法で、所定の本数のネジを使用して固定してください。
|
| 型式 |
取付方法① |
取付方法② |
| 取付穴サイズ |
使用ネジサイズ×本数 |
取付穴サイズ |
使用ネジサイズ×本数 |
| M-2 |
φ11 ×4ヶ所 |
M10×4本 |
φ6 ×4ヶ所 |
M5×4本 |
|
| |
|
| |
|
|
|
| 品名 |
型式 |
参考
標準価格
（税抜） |
材質・色調 |
適用機種 |

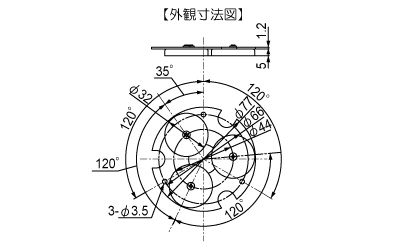

| APマグネットシャーシ |
M-13 |
\2,400- |
マグネット：Ba-フェライト/SPCC
シャーシ：SPCC（三価クロムクロメートメッキ）
|
AP,APC,APF-A,APW,
LAP-A,LAPE,LRP-A,PB-101 |
|
|
|
|
| 品名 |
型式 |
参考
標準価格
（税抜） |
材質・色調 |
適用機種 |

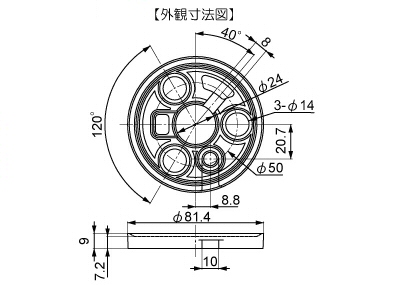

| AXラバーベース |
G-101 |
\2,300- |
EPDM（グレー） |
AF,AX,AXB,
LAX-A,LAXE,LRX-A |
|
|
|
|
| 品名 |
型式 |
参考
標準価格
（税抜） |
材質・色調 |
適用機種 |

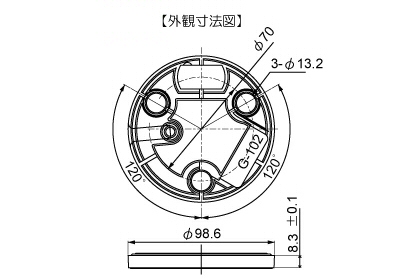

| ASDラバーベース |
G-102 |
\2,600- |
EPDM（グレー） |
ASD,ASX,ASXF-A,
LASN-A,LASNB-A,
LRSD-A,LRSX-A |
|
|
|
|
| 品名 |
型式 |
参考
標準価格
（税抜） |
材質・色調 |
適用機種 |

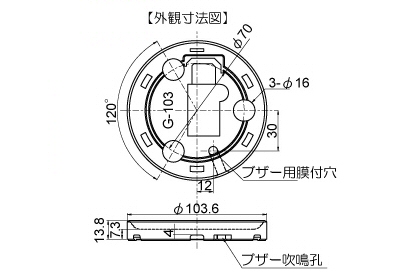

| ASCラバーベース |
G-103 |
\2,600- |
EPDM（グレー） |
ASC,ASCB,ASCN,
LRSC-A,LRSCE-A |
|
|
