| 【仕様表】ベースモジュール部 |
| |
定格
電源
電圧 |
型式 |
定格
消費
電流 |
信号線
接点容量
(▲6) |
突入
電流 |
電子
ブザー音 |
音圧
レベル |
製品
質量 |
参考
標準
価格
（税抜） |
備考 |
LED
（１層
あたり） |
ブザー |
| 自作用モジュール |
ベース
モジュール
＋
トップ
カバー
(▲1) |
ブザー
なし |
AC/DC
24V |
XVMC21 |
- |
電源
電圧
以上
50mA
以上 |
なし |
なし |
なし |
なし |
0.1kg |
\1,100- |
CCC
規格
認定品
CE
適合品
RoHS
対応品 |
AC
120V |
電源
電圧
以上
30mA
以上 |
AC
230V |
電源
電圧
以上
20mA
以上 |
ブザー
付 |
AC/DC
24V |
XVMC29B |
66mA |
電源
電圧
以上
50mA
以上 |
電源
電圧
以上
350mA
以上 |
ブザー
350mA |
連続音
・
断続音
切り替え |
0〜80dB
(1m前方)
(▲5) |
0.1kg |
\3,200- |
AC
120V |
XVMC29G |
32mA |
電源
電圧
以上
30mA
以上 |
0.1kg |
\3,600- |
AC
230V |
XVMC29M |
24mA |
電源
電圧
以上
20mA
以上 |
電源
電圧
以上
550mA
以上 |
ブザー
550mA |
0.1kg |
\3,600- |
ベース
モジュール
＋
トップ
カバー
＋
Ｌ金具付
ポール
（２５０ｍｍ）
付
(▲1) |
ブザー
なし |
AC/DC
24V |
XVMC213T |
- |
電源
電圧
以上
50mA
以上 |
なし |
なし |
なし |
なし |
0.3kg |
\2,800- |
AC
120V |
電源
電圧
以上
30mA
以上 |
AC
230V |
電源
電圧
以上
20mA
以上 |
ブザー
付 |
AC/DC
24V |
XVMC29B3T |
66mA |
電源
電圧
以上
50mA
以上 |
電源
電圧
以上
350mA
以上 |
ブザー
350mA |
連続音
・
断続音
切り替え |
0〜80dB
(1m前方)
(▲5) |
0.3kg | \4,900- |
AC
120V |
XVMC29G3T |
32mA |
電源
電圧
以上
30mA
以上 |
0.3kg |
\5,400- |
AC
230V |
XVMC29M3T |
24mA |
電源
電圧
以上
20mA
以上 |
電源
電圧
以上
550mA
以上 |
ブザー
550mA |
0.3kg |
\5,400- |
|
| |
| 【仕様表】グローブモジュール部 |
| |
色調 |
型式 |
製品
質量 |
参考
標準価格
（税抜） |
備考 |
| 自作用モジュール |
グローブ
モジュール
(▲２) |
赤 |
XVMC34 |
0.04kg |
\630- |
CCC規格認定品
CE適合品
RoHS対応品 |
| 黄 |
XVMC35 |
0.04kg |
| 緑 |
XVMC33 |
0.04kg |
| 青 |
XVMC36 |
0.04kg |
| 白 |
XVMC37 |
0.04kg |
|
| |
| 【仕様表】ＬＥＤモジュール部 |
| |
定格
電源電圧 |
色調 |
型式 |
定格
消費
電流 |
光源 |
突入
電流 |
点滅
速度 |
製品
質量 |
参考
標準価格
（税抜） |
備考 |
| 自作用モジュール |
ＬＥＤ
モジュール |
点灯のみ |
AC/DC24V |
赤 |
DL2EDB4SB |
43mA |
LED |
なし |
点滅
しま
せん |
0.02kg |
\1,500- |
CCC規格
認定品
CE
適合品
RoHS
対応品 |
| 黄 |
DL2EDB8SB |
\1,500- |
| 緑 |
DL2EDB3SB |
\1,500- |
| 青 |
DL2EDB6SB |
\1,800- |
| 白 |
DL2EDB1SB |
\1,800- |
| AC120V |
赤 |
DL2EDG4SB |
16mA |
\2,100- |
| 黄 |
DL2EDG8SB |
\2,100- |
| 緑 |
DL2EDG3SB |
\2,100- |
| 青 |
DL2EDG6SB |
\2,400- |
| 白 |
DL2EDG1SB |
\2,400- |
| AC230V |
赤 |
DL2EDM4SB |
15mA |
\2,100- |
| 黄 |
DL2EDM8SB |
\2,100- |
| 緑 |
DL2EDM3SB |
\2,100- |
| 青 |
DL2EDM6SB |
\2,400- |
| 白 |
DL2EDM1SB |
\2,400- |
| 点滅のみ |
AC/DC24V |
赤 |
DL2EKB4SB |
43mA |
60min-1
(▲３) |
\1,900- |
| 黄 |
DL2EKB8SB |
\1,900- |
| 緑 |
DL2EKB3SB |
\1,900- |
| 青 |
DL2EKB6SB |
\2,200- |
| 白 |
DL2EKB1SB |
\2,200- |
| AC120V |
赤 |
DL2EKG4SB |
16mA |
\2,500- |
| 黄 |
DL2EKG8SB |
\2,500- |
| 緑 |
DL2EKG3SB |
\2,500- |
| 青 |
DL2EKG6SB |
\2,800- |
| 白 |
DL2EKG1SB |
\2,800- |
| AC230V |
赤 |
DL2EKM4SB |
15mA |
\2,500- |
| 黄 |
DL2EKM8SB |
\2,500- |
| 緑 |
DL2EKM3SB |
\2,500- |
| 青 |
DL2EKM6SB |
\2,800- |
| 白 |
DL2EKM1SB |
\2,800- |
|
| |
| 【仕様表】取付モジュール部・オプション |
| |
ポール長 |
型式 |
製品
質量 |
参考
標準価格
（税抜） |
備考 |
| 自作用モジュール |
取付
モジュール
部 |
Ｌ金具付
ポール |
100mm |
XVMZ02T |
0.2kg |
\1,400- |
CCC規格認定品
CE適合品
RoHS対応品 |
| 250mm |
XVMZ03T |
\1,800- |
| 400mm |
XVMZ04T |
0.3kg |
\2,900- |
円形取付台付
ポール |
100mm |
XVMZ02 |
0.1kg |
\1,400- |
CCC規格
認定品
CE
適合品 |
| 250mm |
XVMZ03 |
\1,800- |
| 400mm |
XVMZ04 |
0.2kg |
\2,900- |
直付式
円形取付台 |
- |
XVMZ06 |
0.05kg |
\1,100- |
オプション品
・
補修用 |
トップカバー
のみ |
- |
XVMZ081 |
0.01kg |
\130- |
CCC規格
認定品
CE
適合品
RoHS
対応品 |
壁付け
ブラケット |
- |
XVMZ02W |
0.1kg |
\2,100- |
|
| |
| 【仕様表】 |
|
IP |
材質・色調 |
引き出し線 |
| トップカバー |
IP54
(正方向取付時)
（組み立て後）
(▲４) |
ナイロン６
ホワイトグレー |
− |
| グローブモジュール(▲２) |
ポリカーボネート樹脂 |
− |
| ベースモジュール(▲２) |
ナイロン６
ホワイトグレー |
なし（端子台）
(▲1) |
取付
モジュール |
Ｌ金具付
ポール |
IP42
(正方向取付時)
（組み立て後）
(▲４) |
ポール(φ20)：アルミ
取付Ｌ金具：鉄 |
− |
円形
取付台付
ポール |
IP54
(正方向取付時)
（組み立て後）
(▲４) |
ポール(φ20)：アルミ
円形取付台：ナイロン６ |
− |
直付式
円形取付台 |
ナイロン６
ホワイトグレー |
− |
| 壁付けブラケット |
IP65
（正方向取付時）
(▲４) |
カバー：ＡＢＳ樹脂
ブラケット：ポリカーボネート樹脂
シャーシ：ＳＰＣＣ |
− |
|

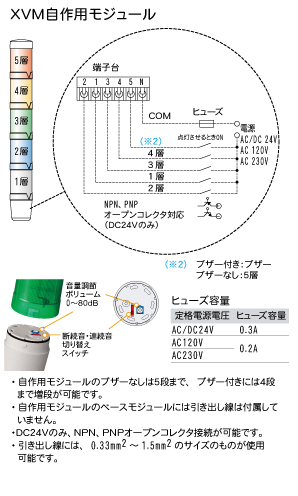

(▲1)自作用モジュールのベースモジュールには引き出し線は付属していません。引き出し線には、0.33mm2〜1.5mm2のサイズのものが使用可能です。
(▲2)ブザーなしは5段まで、ブザー付ベースモジュールには4段まで増設が可能です。
(▲3)表記の点滅速度は、電源電圧など、ご使用の環境により変化しますので、目安としてください。
(▲4)組み立て後の製品のＩＰは、選択したモジュールの中での最小のＩＰ値と等しくなります。
(▲5)記載の音圧レベルは、本体前面の前方1ｍでの最大音圧です。音色、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲6)ＡＣタイプのＰＬＣなど、漏れ電流の多い接点（サイリスタ等）に接続して使用する場合、ブリーダ抵抗の対策を配慮の上、ご使用ください。
|
|
