5.2.2 設定手順 - 時計を合わせたい(システムデータエリアを使用する場合)

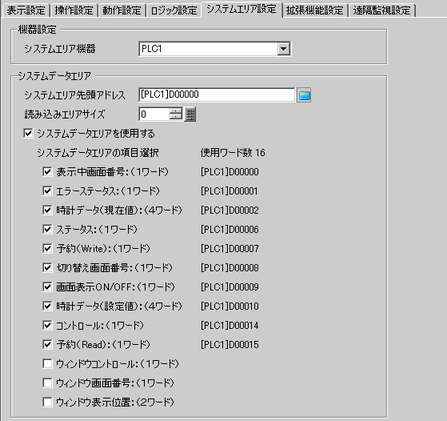

1. [プロジェクト]メニューの[システム設定]-[本体設定]をクリックし、[システムエリア設定]タブを開きます。

2. [システムエリア先頭アドレス]を設定し、[システムデータエリアを使用する]にチェックを入れます。
   [時計データ(設定値) : (4ワード)]にチェックを入れます。


3. [時計データ(設定値):(4ワード)]に表示されているアドレス(例 : D0010～D0013)に、変更したい時計データ(例 : 05年9月27日15時27分)をBCDで書き込みます。時計データはデータの書き換えフラグ(例 : D0010のビット15)が変化(OFFからONまたはONからOFF)すると書き換えられます。データを書き込むには以下の手順で行います。




   • ビット15がONしている場合は、ビット15をOFFするデータを書き込むと、時刻が更新されます。

   • 「秒」のデータ変更はできません。時計データを書き換えたときに「0」にリセットされます。
