33.5.3 設定手順 - パソコン上でPLCと連動した表示器の動作を確認したい

  1. 外部PLCシミュレータを起動します。

  2. シミュレーションしたいプロジェクトファイルを開き、[プロジェクト(F)]メニューから[シミュレーション(L)]を選択します。

    • シミュレーションはキーボードのCtrl+Tのショートカットキーでも起動することができます。

    • 状態バーからをクリックしても起動することができます。

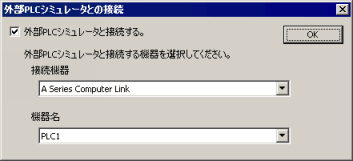

  3. [外部PLCシミュレータとの接続]ダイアログボックスが開きます。
    [外部PLCシミュレータと接続する。]にチェックを入れます。

  4. [接続機器]および[機器名]にシミュレーションしたいプロジェクトファイルで設定した機器を選択します。[接続機器]にはシステム設定[接続機器設定] の [概要] にある[シリーズ]で設定しているドライバ名を設定します。また[機器名]にはシステム設定[接続機器設定]の[機器別設定]にある[機器名]で設定している、ドライバに接続している機器名を選択します。

    • シミュレーションで動作確認ができる接続機器は1つです。

  5. [OK]をクリックします。

  6. [接続タイプの選択]ダイアログボックスが開きます。

  7. [タイプ]に外部PLCシミュレータで設定しているCPUのタイプを選択します。

  8. [CPU]に外部PLCシミュレータで設定しているCPUの型式を選択します。

  9. [OK]をクリックすると、外部PLCシミュレータと連動した状態の[GP-Pro EX Simulation]が表示されます。

    • プロジェクトファイルを編集して再度シミュレーションを行う場合、[GP-Pro EX Simulation]を閉じる必要はありません。異なるプロジェクトファイルのシミュレーションを行う場合も同様です。
      シミュレーションしたいプロジェクトファイルを編集もしくは開いた後、以下のいずれかの方法で起動中の[GP-Pro EX Simulation]の内容を更新してください。

    • [プロジェクト(F)]メニューから[シミュレーション(L)]を選択

    • Ctrl+Tを押す

    • ファンクションキーのF12を押す

  10. シミュレーションを終了するには[GP-Pro EX Simulation]の[シミュレーション(S)]メニューから[シミュレーションの終了(X)]を選択するか、をクリックします。
