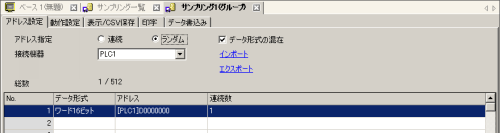

25.9.2.3 アドレス設定 / ランダム

データ形式の混在

さまざまなデータ形式のデータをサンプリングするかどうかを指定します。

チェックを外すと、すべての行が削除されます。

接続機器

サンプリング対象となる接続機器を指定します。

総数

使用されている行数(ワード数)が表示されます。アドレスが設定されていない行はカウントされません。

インポート/エクスポート

[アドレス設定]タブの設定内容をCSV形式またはTXT形式のファイルとしてインポート、エクスポートできます。
25.12.2 アドレス設定のインポート / エクスポート

アドレス一覧

各行で、データを収集するアドレスとデータ形式を直接設定します。[データ形式]と[連続数]により、使用されるワード数が自動的に計算されます。

[ビット]、[ワード8ビット]、[ワード16ビット]、[ワード32ビット]、[文字列]、[TIME]、[DATE]、[TIME_OF_DAY]、[DATE_AND_TIME]から選択します。

[接続機器]で指定した接続機器のアドレスや、表示器の内部デバイスアドレス、ロジックアドレス([変数登録]が[アドレス方式]の場合の変数)、システム変数が設定できます。シンボル変数は使用できません。

[データ形式]が[文字列]以外の場合は、連続して使用したいワード数を設定します。

[データ形式]が[文字列]の場合は、文字数を1～100で設定します。半角2文字分で1ワード分(1行)を使用します。(例えば、半角5文字分のデータをサンプリングする場合は3ワードを使用します。)

[データ形式]が[TIME]、[DATE]、[TIME_OF_DAY]の場合は、2ワード分(2行)を使用します。
