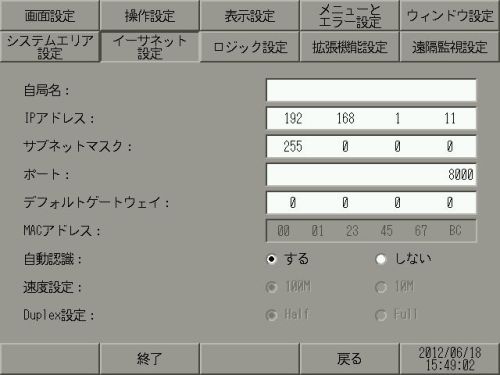

イーサネットに関する設定を行います。
自局名
ネットワーク上で使用される名前を半角32文字以内で設定します。
GP-4100シリーズをご使用の場合は、半角英数16文字以内で設定してください。
IPアドレス
表示器のIPアドレスを設定します。IPアドレスは全32ビットを8ビットごとの4つの組に分け、それぞれ10進数で入力します。
サブネットマスク
サブネットマスクを設定します。使用しない場合は「0」を設定します。
ポート
ポート番号を5001～65516で設定します。設定されたポート番号から連続した10ポートを使用します。ただし、表示器で強制転送画面が表示されている場合はポート番号「8000」固定です。
プロジェクトファイル転送時にLANでの自動検索を行う場合は、[転送ツール]-[転送設定]-[通信ポートの設定]-[ポート(検索)]の番号と同じポート番号を設定してください。
デフォルトゲートウェイ
ゲートウェイのIPアドレスを設定します。ゲートウェイを使用しない場合は、すべて「0」に設定します。設定できるゲートウェイは1つのみです。
MACアドレス
表示器本体のMACアドレスを表示します。
自動認識
ネットワークの自動認識を有効にするかどうか設定します。自動認識を行わない場合、[速度設定]、[Duplex]を手動で設定します。
速度設定
ネットワークの速度を[100M]、[10M]から選択します。
Duplex設定
ネットワークの通信方式を[Half]、[Full]から選択します。
