T.5.3 FLEX NETWORK アナログユニット、2chアナログユニットが動作しない

エラーコードは表示されていますか？

原因

FLEX NETWORKユニットの設定に問題がある可能性があります。

対処方法

エラーコードを確認してください。エラーコードの内容と対処方法は下記を参照してください。

T.8 ユニット使用時に表示されるエラー

FLEX NETWORKボードに接続している機器は正常に入力、出力できますか？

FLEX NETWORKボードに接続した接続機器が正常に入力、出力しているかチェックします。
GP-Pro EX側の設定に問題があるのか本体の設定または接続に問題があるのかを切り分けます。

アナログユニット(例 : FN-AD02AH)をご利用の場合

1. オフラインモードに入り、項目切り替えスイッチから [周辺機器設定]をタッチします。

2. [周辺機器設定]が開くので[I/Oドライバ]をタッチし、[FLEX NETWORKドライバ]をタッチします。

3. [I/Oドライバ]が開くので[I/Oモニタ]をタッチします。

4. [I/Oモニタ]が表示されるので[通信速度]、[S-No.]、[型式]を設定します。

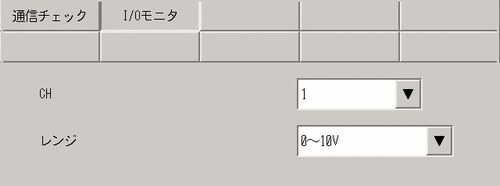

5. 矢印スイッチで画面を移動し、[CH(チャンネル)]、 [レンジ]を設定します。

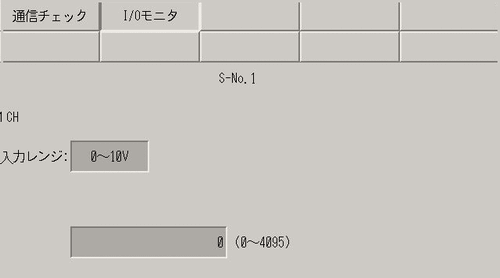

6. 入力モニタ画面が表示され、入力状態が整数で表示されます。


• 接続機器が正常に動作する場合

接続機器が正常に動作する場合は表示器側、ユニット側には問題がないので、以下のGP-Pro EXの設定を確認してください。

1. システム設定[I/Oドライバ設定]-[ユニット(U)]で正しいユニットが選択されているかどうかを確認してください。
   31.4.1 設定手順 - FLEX NETWORKで外部I/Oを使用したい

2. オフラインモードまたはGP-Pro EXで[H/W電源ON時の動作]が[運転]に設定されているかどうか確認してください。
   5.4.5 システム設定[本体設定] - [ロジック設定]の設定ガイド
   M.19.1 ホームの設定ガイド

3. オフラインモードまたはGP-Pro EXでシステム設定[ロジックプログラム設定]が[使用する]に設定されているかどうかを確認してください。
   5.4.5 システム設定[本体設定] - [ロジック設定]の設定ガイド

• 接続機器が正常に動作しない場合

接続機器が正常に動作しない場合は表示器と接続機器の配線を確認して次の項目を確認してください。

通信チェックでケーブルが正常かチェックします。

FLEX NETWORKボードに接続されているFLEX NETWORKユニットが通信できているかチェックします。

1. オフラインモードに入り、項目切り替えスイッチから[周辺機器設定]をタッチします。

2. [周辺機器設定]が開くので[I/Oドライバ]をタッチし、[FLEX NETWORKドライバ]をタッチします。

3. [I/Oドライバ]が開くので[通信チェック]をタッチします。

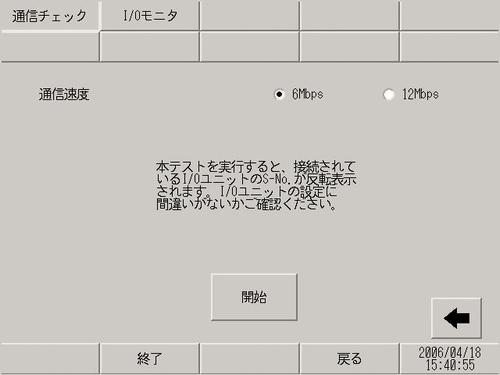

4. [開始]をタッチします。

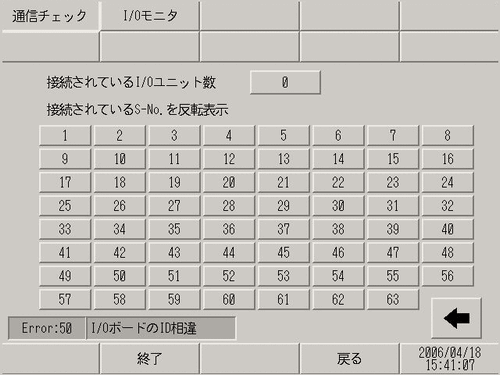

5. 通信チェック実行画面が表示され、通信に問題ない場合は、正常に通信されたユニットの合計数値と、ユニットに設定されたS-No.が反転します。正常に通信している場合は配線やFLEX NETWORKユニットに接続している機器を確認してください。

   正常に通信していない場合は通信ケーブルの断線、ユニットの電源及びユニットの終端抵抗設定を確認してください。それでも正常に通信しない場合はユニットまたは本体の故障が考えられます。弊社カスタマーケアセンターにお問い合わせください。
   T.10.3 修理しよう！

※以下は通信チェックで対応するI/Oユニット一覧です。例)FN-X16TS(占有局数1)、1台、S-No.1とFN-XY32SKS(占有局数4)、1台、S-No.2で設定している場合は上記の通信チェック実行画面で1～5のS-No.が反転します。
