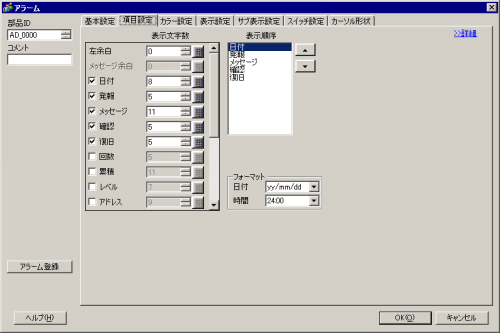

20.12.2.3 履歴表示 - 項目設定 / 基本

[基本設定]-[メッセージ表示方法]で[複数行表示]を選択した場合、メッセージが必ず表示されますのでチェックをはずすことはできません。

[回数]、[累積]は最大回数、最大時間に達するとそれ以降は変化しません。

[回数]および[累積]の値はアラームが発報するたびに更新されます。基本設定の表示モードを[ヒストリ]または[ログ]に設定し、[回数]および[累積]を表示するように設定した場合、アラームが発報すると、すでに表示されている同じアラームの[回数]および[累積]の値も更新されます。

メッセージの表示文字数は、［共通設定］の［アラーム設定］で登録したアラームメッセージ以上の文字数を設定してください。
アラームメッセージが表示文字数の設定を超える場合は、[基本設定]タブの[流れ表示を使用する]を設定してください。[流れ表示を使用する]を設定しなかった場合、表示文字数を超えた文字が［メッセージ］より右側の列の背面にはみ出して表示されます。

[基本設定]タブの[流れ表示を使用する]を設定した場合、登録したアラームメッセージの文字数が、設定した表示文字数を超えているときは、メッセージ部分のみ流れ表示されます。
GP-4100シリーズ(モノクロモデル)をご使用の場合、[流れ表示を使用する]の設定項目はありませんが、メッセージは流れ表示されます。

各項目間でスペースをあける場合は、実際に表示する文字数より多めに設定してください。

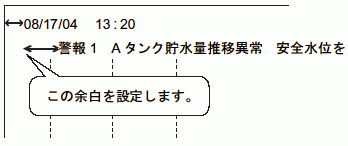

[基本設定]-[メッセージ表示方法]で[複数行表示]を選択した場合は、次の2通りの表示文字数を考慮してください。

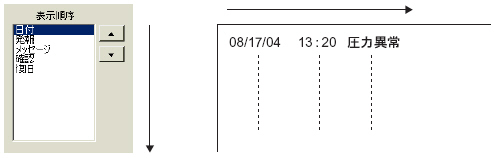

[アドレス]を設定した場合、スクロールする位置のセパレータが表示されます。表示器上では、セパレータより上にある項目はスクロールをしなくても表示できます。

セパレータおよびアドレス1～8は日付～レベルの間には移動できません。

[基本設定]-[メッセージ表示方法]が[複数行表示]の場合、[メッセージ]は他の項目とは別の行に表示されますのでリストには表示されません。
